オイルブリード二次加硫不要LIMS
- 低分子シロキサンを大幅低減し二次加硫不要
- 成形時のCO2排出量を大幅に低減
- ワイヤーハーネスなどの防水シールに最適なオイルブリードタイプ
- 射出成形による成形自動化
製品情報
主なポイント
| 用途 | 成形用 |
|---|---|
| 成形方法 | 射出成形、付加硬化 |
| 特徴 | オイルブリード、低分子Si対策、二次加硫不要、低炭素 |
| 業界 | 一般工業、自動車、輸送機 |
用途例
- ワイヤーハーネスの防水シール（コネクターシール、多極栓）
- ガスケット、パッキン、Oリングなどのシール部材
特徴と期待効果
- 低分子シロキサン低減⇒乾燥機での二次加硫不要
- 二次加硫工程の削減⇒エネルギーコスト、CO2排出量低減、金型汚れ性改善
- オイルブリードタイプ⇒防水信頼性に優れる、作業性良好
| 項目／品名 | KE-2017 -20-A/B |
KE-2017 -30-A/B |
KE-2017 -40-A/B |
KE-2017 -50-A/B |
|
|---|---|---|---|---|---|
| 外観 | 半透明 | 半透明 | 半透明 | 半透明 | |
| せん断粘度（A/B）（Pa・s : 0.9s-1） | 610/490 | 1,940/1,590 | 1,790/1,550 | 2,030/1,710 | |
| 硬化性 （s：130℃MDR） |
T10 | 31 | 44 | 35 | 33 |
| T90 | 86 | 85 | 76 | 72 | |
| 試験片 硬化条件 |
一次加硫 | 150℃×10m | 150℃×10m | 150℃×10m | 150℃×10m |
| 二次加硫 | 不要 | 不要 | 不要 | 不要 | |
| 密度（g/cm3 : 23℃） | 1.10 | 1.14 | 1.14 | 1.14 | |
| 硬さ（デュロメータ A） | 24 | 32 | 43 | 50 | |
| 切断時伸び（%） | 840 | 740 | 620 | 480 | |
| 引っ張り強さ（MPa） | 7.4 | 8.9 | 9.0 | 9.3 | |
| 引裂き強さ（kN/m : アングル） | 13 | 22 | 34 | 40 | |
| 圧縮永久ひずみ（%：150℃×70h） | 13 | 18 | 18 | 18 | |
| 低分子シロキサン量（ppm：ΣD3～8） | 350＞ | 350＞ | 350＞ | 350＞ | |
(規格値ではありません)

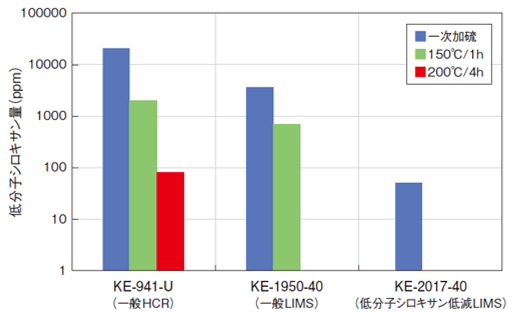

溶剤抽出法による低分子シロキサン量の比較データ

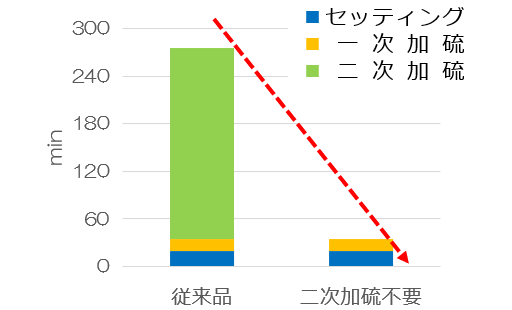

成形にかかる工程時間比較
・一次加硫のみで、当社一般品二次加硫後の低分子シロキサン量の水準を下回ります。
・電子機器における信頼性向上、CO2排出量の低減を図れます。
・また二次加硫工程を削減することで、従来品から工程時間を約90%短縮可能です。
製品に関するお問い合わせ
オイルブリード二次加硫不要LIMS
お問い合わせフォーム信越化学工業株式会社 シリコーン事業本部 営業第三部
03-6812-2408
