低動倍率防振HCR
- 広い温度領域で優れた防振性
- 弾性率E’の周波数依存性が低い低動倍タイプ
- 硬さ40～70のラインナップ
製品情報
主なポイント
| 用途 | 成形用 |
|---|---|
| 成形方法 | プレス成形、過酸化物硬化 |
| 特徴 | 防振（低動倍率）、疲労耐久 |
| 業界 | 自動車、輸送機、鉄道、一般工業 |
用途例
- 自動車用マフラーハンガー、エンジンマウント
- サスペンションブッシュなどのFFジョイントブーツ
- その他車体に伝わるエンジンなどの振動を吸収、遮断する部材
特徴と期待効果
- 弾性率E’の周波数依存性が低い低動倍率タイプ
⇒有機系ゴムでは難しい、広い温度領域で防振特性に優れる - 高疲労耐久⇒繰り返し応力に対する寿命向上
| 項目／品名 | KE-401EM-U | KE-501EM-U | KE-601EM-U | KE-701EM-U | |
|---|---|---|---|---|---|
| 外観 | 乳白色半透明 | 乳白色半透明 | 乳白色半透明 | 乳白色半透明 | |
| 可塑度（10m） | 145 | 168 | 196 | 186 | |
| 標準加硫剤 | 品名/部数 | C-15/1.5部 | C-15/1.5部 | C-15/1.5部 | C-15/1.5部 |
| 試験片 硬化条件 |
一次加硫 二次加硫 |
165℃×10m 200℃×4h |
165℃×10m 200℃×4h |
165℃×10m 200℃×4h |
165℃×10m 200℃×4h |
| 硬さ（デュロメータ A） | 41 | 52 | 61 | 74 | |
| 密度（g/cm3：23℃） | 1.07 | 1.10 | 1.12 | 1.15 | |
| 引張強さ（MPa） | 5.3 | 7.7 | 8.4 | 7.4 | |
| 切断時伸び（%） | 530 | 530 | 460 | 330 | |
| 引裂き強さ（kN/m：クレセント） | 25 | 34 | 21 | 12 | |
| 反発弾性率（%） | 81 | 78 | 76 | 72 | |
| 圧縮永久ひずみ（%：180℃22h） | 21 | 23 | 24 | 27 | |
(規格値ではありません)
防振性データ
| 粘弾性 （温度：室温/周波数：30Hz/変位：400μm） |
KE-501EM-U （低動倍率タイプ） |
参考：KE-551-U （当社一般タイプ） |
|
|---|---|---|---|
| 弾性率E’（MPa） | 4.15 | 5.10 | |
| 損失係数tanδ | 0.06 | 0.11 | |
| 動倍率 | E’ at 0.1Hz, 400μm（MPa） | 3.49 | 4.48 |
| E’ at 100Hz, 50μm（MPa） | 4.33 | 6.36 | |
| 動倍率E’100/E’0.1 | 1.24 | 1.42 | |

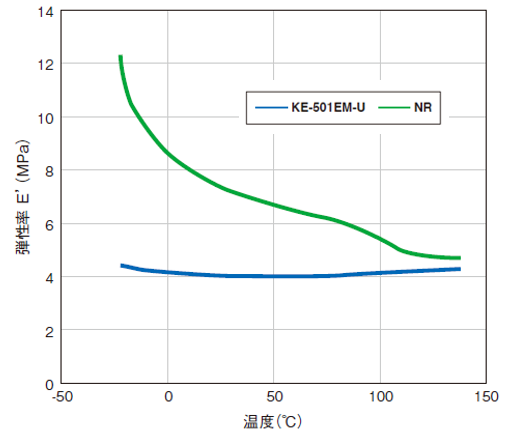

・弾性率E’の周波数依存性が低く、低温から高温まで弾性率E’の温度依存性が低い
製品に関するお問い合わせ
低動倍率防振HCR
お問い合わせフォーム信越化学工業株式会社 シリコーン事業本部 営業第三部
03-6812-2408
