製品情報
ゾルゲル法で製造されたシリカ微粒子は、粒径が極めて小さく、その粒度分布は狭く、また、表面が高度に疎水化処理されています。
このため、各種粉体同士の付着・凝集防止(スペーサー効果)、高度な流動性付与(ページ下部:粉体流動性向上のメカニズムを参照)が期待できます。
表面の疎水化処理により表面にSiOH基が少なく、また電荷が均一であることが考えられるため、シリカ粒子同士は凝集せず対象粉体に均一に付着します。
平均粒径は170nmで、約50倍~200倍程度の粒径の粉体に効果的です。
標準添加量は対象粉体に対し0.1~3.0wt%です。

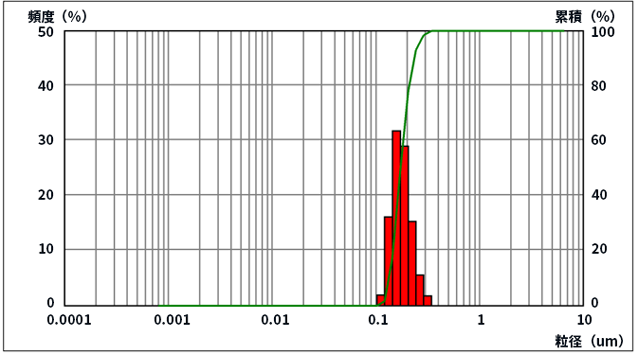

粒度分布
SEM画像
粉体流動性向上のメカニズム

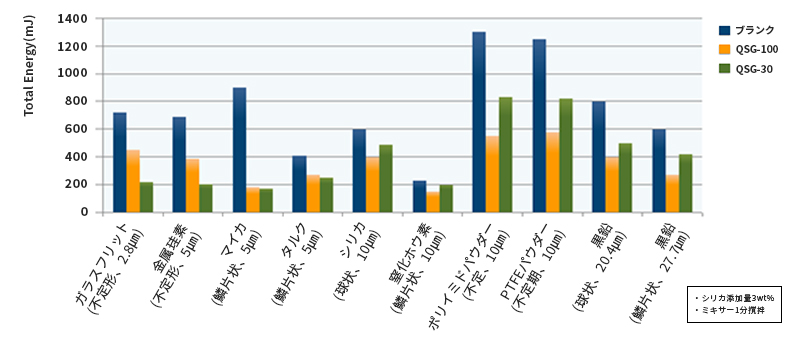

流動性エネルギー比較
シリカ付着状態(8µmポリエステル樹脂)
形状・外観 | 球状白色粉体 |
---|---|
平均粒径(µm) | 170nm |
真比重 | 1.8 |
かさ密度(g/cm3) | 0.44 |
比表面積(m2/g) | 16 |
疎水化度(メタノール)(%) | 67 |
荷姿 | 10kg |
(規格値ではありません)
関連するFAQ
製品に関するお問い合わせ
QSG-170
お問い合わせフォーム信越化学工業株式会社 シリコーン事業本部 営業第二部
03-6812-2407
関連資料
関連製品リスト
製品名 | タイプ | 形状・外観 | 平均粒径(µm) | 真比重 | かさ密度(g/cm3) | 比表面積(m2/g) | 疎水化度(メタノール)(%) | 荷姿 |
---|---|---|---|---|---|---|---|---|
QSG-10 | ゾルゲルシリカ | 球状白色粉体 | 15nm | 1.8 | 0.22 | 160 | 72 | 10kg |
QSG-30 | ゾルゲルシリカ | 球状白色粉体 | 30nm | 1.8 | 0.22 | 150 | 67 | 10kg |
QSG-80 | ゾルゲルシリカ | 球状白色粉体 | 80nm | 1.8 | 0.44 | 40 | 67 | 10kg |
QSG-100 | ゾルゲルシリカ | 球状白色粉体 | 110nm | 1.8 | 0.44 | 25 | 67 | 10kg |
QSG-170 | ゾルゲルシリカ | 球状白色粉体 | 170nm | 1.8 | 0.44 | 16 | 67 | 10kg |
