信越シリコーン セレクションガイド

QSG-30

シリカ球状微粒子

求める性能 撥水性分散性フィラー流動性
特徴・用途など 真球状微粒子粉末粉体凝集防止
  • ゾルゲル法で製造されたシリカ微粒子(平均粒径:30nm)
  • 真球状で粒径分布が狭く、単分散で凝集がない
  • 各種粉体の表面へ付着し、分散性・流動性を付与
  • 約50倍~200倍程度の粒径の粉体に効果的

製品情報

ゾルゲル法で製造されたシリカ微粒子は、粒径が極めて小さく、その粒度分布は狭く、また、表面が高度に疎水化処理されています。
このため、各種粉体同士の付着・凝集防止(スペーサー効果)、高度な流動性付与(ページ下部:粉体流動性向上のメカニズムを参照)が期待できます。
表面の疎水化処理により表面にSiOH基が少なく、また電荷が均一であることが考えられるため、シリカ粒子同士は凝集せず対象粉体に均一に付着します。

平均粒径は30nmで、約50倍~200倍程度の粒径の粉体に効果的です。
標準添加量は対象粉体に対し0.1~3.0wt%です。

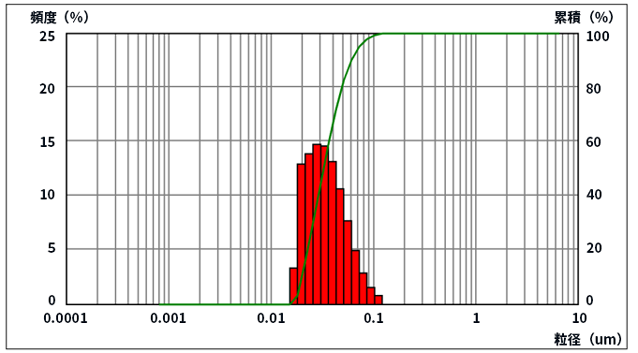

粒度分布

SEM画像

粉体流動性向上のメカニズム

流動性エネルギー比較

シリカ付着状態(8µmポリエステル樹脂)

形状・外観球状白色粉体
平均粒径(µm)30nm
真比重1.8
かさ密度(g/cm3)0.22
比表面積(m2/g)150
疎水化度(メタノール)(%)67
荷姿10kg

(規格値ではありません)

製品に関するお問い合わせ

QSG-30

お問い合わせフォーム

信越化学工業株式会社 シリコーン事業本部 営業第二部

03-6812-2407

関連製品リスト

製品名 タイプ 形状・外観 平均粒径(µm) 真比重 かさ密度(g/cm3) 比表面積(m2/g) 疎水化度(メタノール)(%) 荷姿
QSG-10 ゾルゲルシリカ 球状白色粉体 15nm 1.8 0.22 160 72 10kg
QSG-30 ゾルゲルシリカ 球状白色粉体 30nm 1.8 0.22 150 67 10kg
QSG-80 ゾルゲルシリカ 球状白色粉体 80nm 1.8 0.44 40 67 10kg
QSG-100 ゾルゲルシリカ 球状白色粉体 110nm 1.8 0.44 25 67 10kg
QSG-170 ゾルゲルシリカ 球状白色粉体 170nm 1.8 0.44 16 67 10kg
