高減衰防振HCR
- 広い温度領域で優れた防振性
- 損失係数の高い高減衰タイプ
- 硬さ30~70のラインナップ
製品情報
主なポイント
用途 | 成形用 |
---|---|
成形方法 | プレス成形、過酸化物硬化 |
特徴 | 防振(高減衰)、疲労耐久 |
業界 | 自動車、輸送機、鉄道、一般工業 |
用途例
- 自動車用マフラーハンガー、エンジンマウント
- サスペンションブッシュなどのFFジョイントブーツ
- その他車体に伝わるエンジンなどの振動を吸収、遮断する部材
特徴と期待効果
- 損失係数tanδが高い高減衰率タイプ
⇒有機系ゴムでは難しい、広い温度領域で防振特性に優れる
項目/品名 | KE-5530-U | KE-5540-U | KE-5550-U | KE-5560-U | KE-5570-U | |
---|---|---|---|---|---|---|
外観 | 淡黄色 | 淡黄色 | 淡黄色 | 灰色 | 灰色 | |
可塑度(10m) | 255 | 296 | 365 | 409 | 418 | |
標準加硫剤 | 品名/部数 | C-8/2.0部 | C-8/2.0部 | C-8/2.0部 | C-8/2.0部 | C-8/2.0部 |
試験片 硬化条件 |
一次加硫 二次加硫 |
165℃×10m 200℃×4h |
165℃×10m 200℃×4h |
165℃×10m 200℃×4h |
165℃×10m 200℃×4h |
165℃×10m 200℃×4h |
硬さ(デュロメータ A) | 35 | 42 | 52 | 63 | 72 | |
密度(g/㎝3:23℃) | 1.17 | 1.23 | 1.26 | 1.45 | 1.42 | |
引張強さ(MPa) | 8.8 | 9.6 | 9.2 | 6.4 | 5.5 | |
切断時伸び(%) | 870 | 800 | 750 | 510 | 330 | |
引裂き強さ (kN/m:クレセント) |
20 | 34 | 38 | 26 | 18 | |
反発弾性率(%) | 32 | 26 | 23 | 23 | 22 | |
圧縮永久ひずみ (%:180℃22h) |
10 | 13 | 14 | 18 | 30 |
(規格値ではありません)
防振性データ
粘弾性 (温度:室温/周波数:30Hz/変位:400μm) |
KE-55X0-U (高減衰率タイプ) |
参考:KE-551-U (当社一般タイプ) |
|
---|---|---|---|
弾性率E’(MPa) | 5.67 | 5.10 | |
損失係数tanδ | 0.39 | 0.11 | |
動倍率 | E’ at 0.1Hz, 400μm(MPa) | 4.07 | 4.48 |
E’ at 100Hz, 50μm(MPa) | 11.41 | 6.36 | |
動倍率E’100/E’0.1 | 2.80 | 1.42 |

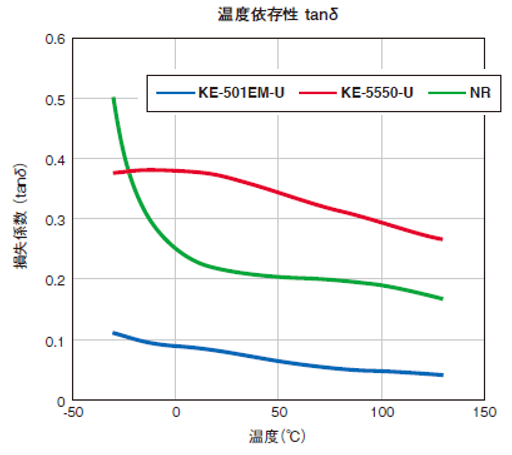

・損失係数tanδが高く、低温から高温まで損失係数tanδの温度依存性が低い
製品に関するお問い合わせ
高減衰防振HCR
お問い合わせフォーム信越化学工業株式会社 シリコーン事業本部 営業第三部
03-6812-2408
