KE-270-A/B
KE-270-A/Bは、速硬化するRTVシリコーンゴムです。
付加硬化タイプではないため、硫黄・リン・窒素化合物などによる硬化阻害の影響を受けず、幅広い基材に検討可能で、取り扱いが容易です。
項目 製品名 | KE-270-A/B | |
---|---|---|
副生ガス |
アルコール | |
硬 化 前 |
性状 |
液状 |
外観 |
A/B=乳白色半透明 | |
粘度 23℃ 回転数 10s-1 Pa・s |
38/30 | |
配合比率 |
100:100 | |
ポットライフ min |
9 | |
標準硬化条件 23℃±2℃/50±5%RH×1日 |
||
硬 化 後 |
密度 23℃ g/cm3 |
1.02 |
硬さ デュロメータA |
32 | |
引張強さ MPa |
1.1 | |
切断時伸び % |
150 | |
体積抵抗率 TΩ・m |
79 | |
絶縁破壊の強さ kV/mm |
28 | |
比誘電率 50Hz |
2.8 | |
誘電正接 50Hz |
4.3×10‒4 | |
引張せん断接着強さ(Al/Al) MPa |
0.3 | |
低分子シロキサン含有率 ΣD3~D10 ppm |
300≧ |

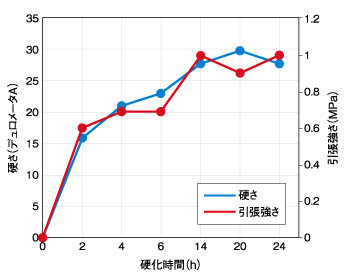

項目 硬化条件 | 23℃×2h | 23℃×4h | 23℃×6h | 23℃×24h |
---|---|---|---|---|
硬さ デュロメータA |
16 | 21 | 23 | 32 |
引張せん断接着強さ(Al/Al) MPa |
0.3 (CF40) |
0.3 (CF100) |
0.3 (CF100) |
0.3 (CF100) |
※硬化、接着発現速度は環境や基材により異なります。
事前にサンプルで確認を行ってください。
CF=Cohesion Failure(凝集破壊) 例:CF100=凝集破壊100%
