注目製品

太陽電池封止用シリコーンシート

PV-xx-Tシリーズ、PV-xx-Fシリーズ

太陽電池封止用シートは、ラミネートプロセスで封止可能な光透過性シリコーンゴムシートです。柔軟性や長期耐久性に優れるだけでなく、より低温でのラミネートが可能なため次世代型の太陽電池の封止材としても好適です。

特長

  • 低温ラミネートプロセスが可能です。
  • 高温、高湿での耐久性に優れています。
  • 柔軟性があります。
  • 難燃性に優れています。

用途例

  • フレキシブル太陽電池、建材一体型太陽電池、ペロブスカイト型太陽電池などの各種モジュールの封止

太陽電池モジュール（薄膜シリコン系）

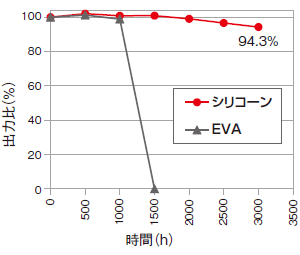

高温高湿試験（85℃85％RH）データ



当社研究所に設置されたシリコーン封止太陽電池

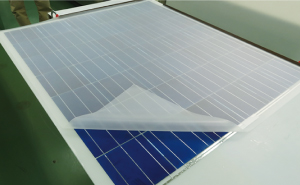

太陽電池モジュールとシリコーンシート

一般特性

項目 製品名 PV-50-T PV-30-F

外観

 無色半透明 無色半透明

シート構造

 シリコーン単層 ETFE-シリコーン積層

厚さ

mm		 0.55 0.35

ガラス接着性

 凝集破壊あり＊1 凝集破壊あり＊2

UV透過率＊3

%		 80＜（400nm）
85＜（600nm）		 80＜（400nm）
85＜（600nm）

ゴム硬度 デュロメータA

 70±5 70±5

厚さ、幅はご要求に応じて調整することも可能ですので、営業までご相談ください。

（規格値ではありません）

【測定条件】

＊1 シートを太陽電池用ガラスに貼り付け（貼付条件110℃×30minプレス）後、引張試験幅15mmでオートグラフを用いて（引張速度100mm/min）引張り、シートとガラスの間の凝集破壊状態を目視にて観察

＊2 ETFEとの積層シートを太陽電池用ガラスに貼り付け（貼付条件110℃×30minプレス）後、引張試験幅15mmでオートグラフを用いて（引張速度100mm/min）引張り、シートとガラスの間の凝集破壊状態を目視にて観察

＊3 ETFEとの積層シートを精密プレス機にて加熱硬化（条件：面圧30-35kgf/cm2、130℃×15minプレス）後、UV分光光度計にて全光線透過率を測定する方法に沿って、400nmおよび600nmでの透過率を測定

高い信頼性を有します。
ページの先頭へ
