信越シリコーン｜注目製品：室温硬化シリコーンコーティング剤

トップ >
注目製品 >
室温硬化シリコーンコーティング剤

注目製品

室温硬化シリコーンコーティング剤

X-48-2316

一液無溶剤タイプの室温硬化シリコーンコーティング剤です。速硬化性、撥水性、造膜性に優れています。

特長

タックフリータイムは10分未満です。
耐溶剤性、撥水性、離型性、電気絶縁性、耐熱性に優れた艶のある硬化皮膜が得られます。
シリコーンゴムよりも硬く、ミリレベルの厚膜が形成でき、自立膜の形成も可能です。

用途例

撥水コーティング
離型コーティング
コンフォーマルコーティング
電気絶縁コーティング

一般特性

項目製品名	X-48-2316
タイプ	メチル系
外観	淡黄色～黄色
粘度 mPa・s	100～200
溶剤	非含有

（規格値ではありません）

硬化皮膜特性

項目製品名	X-48-2316
タックフリー^＊1 min	8
アセトンラビング^＊1 回	＞50
水接触角（2μL）^＊1 °	103
鉛筆硬度^＊1	4B
鋼板密着性^＊1　碁盤目試験	100/100
ガラエポ密着性^＊2　碁盤目試験	100/100
耐熱性^＊2　150℃×500h	変化なし
耐湿熱性^＊2　85℃/85％RH×100h	変化なし
長期マイグレーション試験^＊2　100V/60℃/90％RH×1,000h	変化なし
難燃性^＊3	V-0相当

硬化条件：膜厚10μm、25℃/50％RH×1週間
＊1 基材：リン酸亜鉛処理鋼板　＊2 基材：FR-4　＊3 難燃性UL94規格に準拠した社内簡易評価結果

（規格値ではありません）

フッ素系撥水コーティング剤との比較

項目製品名	フッ素系コーティング剤	X-48-2316
水接触角（2μL）^＊1	◎	○
ヘキサデカン接触角（2μL）^＊1	◎	○
水転落角（20μL）^＊1	○	◎
ツヤ	△ （変化なし）	◎ （大きく向上）
厚膜化	△ （数μm程度）	◎ （数mmまで可能）
相溶性	△ （フッ素系溶剤）	○ （一般有機溶剤）
耐熱性・難燃性	△ （熱分解あり）	◎ （熱分解なし）

＊1 基材：ガラス、膜厚5μm
◎：より優れている　○：優れている　△：劣る

（規格値ではありません）

自立膜特性

テフロンの金型を使用して自立膜を形成

硬化膜特性（2mm厚自立膜）
硬さデュロメータA	90
引張強さ MPa	5
体積抵抗率 TΩ・cm	2～3
絶縁破壊の強さ kV/mm	＞20
切断時伸び％	20～30

（規格値ではありません）

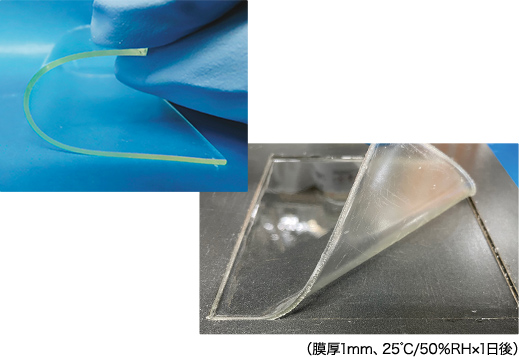

自立膜の外観

PFASに該当せず、高硬度で厚膜が可能な室温硬化シリコーンコーティング剤です。
