X-34-4347-A/B、X-34-4352-A/B
シリコーンゴムの密度を大幅に低減したLIMS用材料で、ゴム部品の軽量化に好適です。
LIMS成形のため、自動化、工程の短縮化、ノーバリ・ランナーレス成形が可能です。

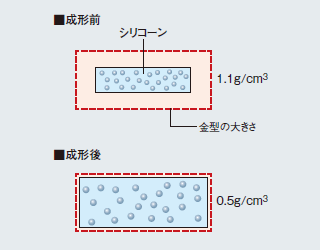

射出充填 | 加熱時 | ||
---|---|---|---|
通常 | 型締め圧:低 | 金型内真空引き | |
![]() |
![]() |
![]() |
![]() |
完成品 | やや低密度![]() |
低密度![]() |
低密度![]() |
タイプ | 低密度・高強度タイプ | 超低密度タイプ | |||
---|---|---|---|---|---|
項目 ![]() |
X-34-4347-A/B | X-34-4352-A/B | |||
外観 |
赤褐色 | 赤褐色 | |||
粘度 0.9s-1 Pa・s |
A:223/B:226 | A:248/B:265 | |||
硬化性 MDR130℃ s |
T10 | 34 | 32 | ||
T90 | 65 | 55 | |||
標準硬化条件 |
一次加硫 | 140℃×35s | 140℃×35s | 140℃×30s | 140℃×30s |
二次加硫 | 不要 | 150℃×1h | 不要 | 150℃×1h | |
硬さ デュロメータA |
38 | 40 | 34 | 38 | |
密度 g/cm3 |
0.90 | 0.94 | 0.47 | 0.63 | |
線収縮率 % |
2.0 | 3.0 | -7.0* | 4.0 | |
引張強さ MPa |
5.5 | 5.4 | 1.6 | 2.2 | |
切断時伸び % |
600 | 560 | 500 | 630 | |
引裂強さ クレセント形 kN/m |
9 | 9 | 6 | 6 | |
圧縮永久ひずみ 150℃×22h % |
20 | 15 | - | - |
* 7%膨張
