X-48-1501
X-48-1501は、高硬度で耐屈曲性、耐熱クラック性、耐衝撃性に優れたメチルフェニル系シリコーンオリゴマーです。
高機能シリコーンオリゴマーに新たなラインアップが加わり、コーティング材処方の幅が広がることが期待されます。
タイプ | 高機能シリコーンオリゴマー | 汎用シリコーンオリゴマー | ||||
---|---|---|---|---|---|---|
製品名 | X-48-1500 | X-48-1600 | X-48-1501 | KR-500 | KR-510 | |
アルコキシ基 |
メトキシ | エトキシ | メトキシ | メトキシ | メトキシ | |
タイプ |
メチル系 | メチル系 | メチル/フェニル系 | メチル系 | メチル/フェニル系 | |
外観 |
無色透明液体 | 無色透明液体 | 無色透明液体 | 無色透明~ 淡黄色微濁液体 |
無色透明液体 | |
有効成分 % |
100 | 100 | 100 | 100 | 100 | |
粘度 25℃ mm2/s |
50 | 15 | 200 | 25 | 100 | |
比重 25℃ |
1.17 | 1.09 | 1.16 | 1.15 | 1.16 | |
屈折率 25℃ |
1.41 | 1.41 | 1.48 | 1.40 | 1.51 | |

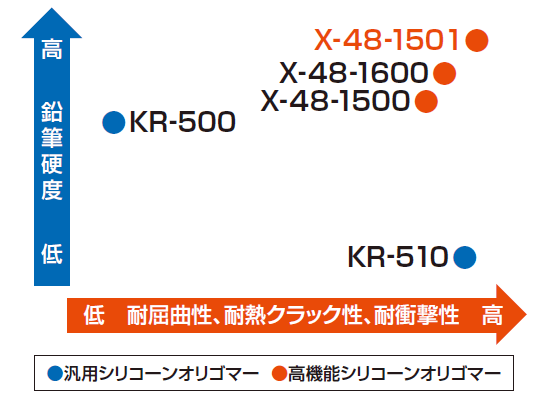

特 性 比 較 |
硬化性 |
◎ | ◯ | △ | ◯ | × |
硬さ |
◯ | ◯ | ◎ | ◯ | △ | |
耐屈曲性 |
◎ | ◎ | ◎ | × | ◎ | |
耐熱クラック性 |
△ | ◯ | ◎ | × | ◎ | |
耐衝撃性 |
△ | ◯ | ◎ | × | ◎ |
項目 ![]() |
X-48-1501 | |
---|---|---|
硬化触媒 |
KBE-903(アミノシラン) | D-26(高活性チタン系触媒) |
硬化条件 |
25℃/50%RH | |
硬化触媒添加量 |
2質量部 | |
タックフリータイム |
6h | 24h |
鉛筆硬度 750g荷重*1 |
2H | F |
耐屈曲性 マンドレル*1 |
2mmφ | 2mmφ |
クロスカット試験*1 |
25/25 | 25/25 |
耐熱クラック性*2 |
◎ | ◎ |
耐衝撃性*3 |
30cm | > 50cm |
*1 基材:アルミ、バーコーターNo.14(wet膜厚30μm)1週間後
*2 基材:アルミ、25℃×2日硬化後、200℃×24h加熱
*3 基材:ミガキ鋼板、25℃×7日硬化後、デュポン式落下衝撃試験機
製品名 | 耐屈曲性 | 耐熱クラック性 | 耐衝撃性 |
---|---|---|---|
X-48-1501![]() |
良好![]() |
良好![]() |
良好![]() |
従来品![]() |
不良![]() |
不良![]() |
不良![]() |
