KBM-1063、X-12-1370
KBM-1063(ビニルシランカップリング剤)およびX-12-1370(メタクリルアミドシランカップリング剤)は、表面処理によりガラスクロスの低誘電化が可能です。

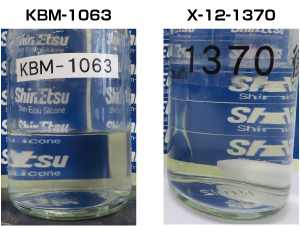

安定性に優れた水溶液の調整が可能です。
水溶液組成
シラン:0.5g、酢酸水:99.5g
項目 製品名 | KBM-1063 | X-12-1370 |
---|---|---|
化学構造 |
||
適用可能溶剤系 |
有機溶剤系、水系 | |
適用可能樹脂 |
PPE、マレイミド、EPDM、EPM、 ジアリルフタレート、不飽和ポリエステル、 ポリエチレン、ポリプロピレン |
PPE、マレイミド、ポリイミド、アクリル、 ポリカーボネート、ウレタン、ABS、 EPDM、EPM、ジアリルフタレート、 不飽和ポリエステル、ポリエチレン、 ポリスチレン、ポリプロピレン |
溶剤系 |
無溶剤 | |
使用方法 |
ガラスクロスやフィラーの表面処理、添加剤 | |
有機官能基 |
ビニル基 | メタクリル基 |
外観 |
無色透明液体 | 無色~淡黄色透明液体 |
粘度 |
1.2mm2/s | 27mm2/s |
項目 製品名 | 未処理 | KBM-503 | KBM-1063 | X-12-1370 |
---|---|---|---|---|
処理剤構造 |
- | |||
ガラスクロス引張強さ 相対値 |
100 | 200 | 200 | 200 |
誘電正接 10GHz 相対値 |
100 | 95 | 85 | 75 |
プリプレグ硬化物 |
硬化物(1)*1、(2)*2 | 硬化物(1)*1 | 硬化物(2)*2 | |
ハンダ耐熱試験*3 |
× | 〇 | 〇 | 〇 |
アルカリ浸漬試験*4 |
× | △ | 〇 | 〇 |
*1 硬化物(1):PPE樹脂組成物+シラン処理ガラスクロス
*2 硬化物(2):マレイミド樹脂組成物+シラン処理ガラスクロス
*3 試験条件:煮沸水2時間浸漬後、260℃×30sハンダフロート 〇:白化なし、×:全面白化
*4 試験条件:1mol/L NaOH水溶液浸漬(40℃×24h) 〇白化少ない、△白化部多い、×全面白化
項目 製品名 | KBM-1063 | |
---|---|---|
未処理 | 処理 | |
外観:ハンダ耐熱試験後 |
×全面白化 |
〇白化なし |
外観:アルカリ浸漬試験後 |
×全面白化 |
〇端部白化 |
