TC-UP10

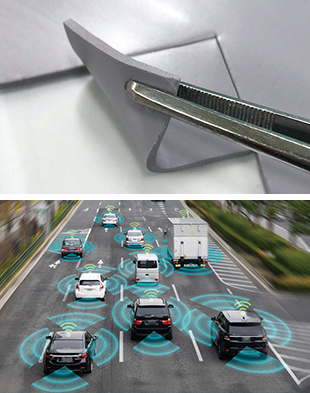

TC-UP10は、高熱伝導かつ低硬度を両立させた放熱シリコーンパッドです。
項目 | 測定条件 | TC-UP10 | |
---|---|---|---|
色 |
― | 灰色 | |
構造* |
― | 単層 | |
厚さ mm |
― | 0.5~3.0 | |
熱伝導率 W/m・K |
ホットディスク法 (ISO22007-2) |
10 | |
硬さ |
アスカーC | 15 | |
Shore 00 | 25 | ||
熱抵抗 cm2・K/W@1.0mm |
50℃/100psi ASTM D5470 |
0.23 | |
絶縁破壊電圧 kV |
油中、1mm厚 | 11 | |
体積抵抗率 Ω・cm |
JIS K 6249 | 6.0×1010 | |
誘電率(ε) |
50Hz | JIS K 6249 | 12 |
100Hz | 10 | ||
1MHz | 9.2 | ||
誘電正接(tan δ) |
50Hz | JIS K 6249 | 9.1×10‒2 |
100Hz | 2.9×10‒2 | ||
1MHz | 1.3×10‒2 | ||
低分子シロキサン量 D3~D10 ppm |
Acetone extraction | <10 | |
難燃性 |
UL94 | V-0相当 | |
密度 23℃ g/cm3 |
JIS K 6249 | 3.3 | |
使用温度範囲 ℃ |
― | -40~180 |
*取り扱い性向上のため、片面低タック処理可能

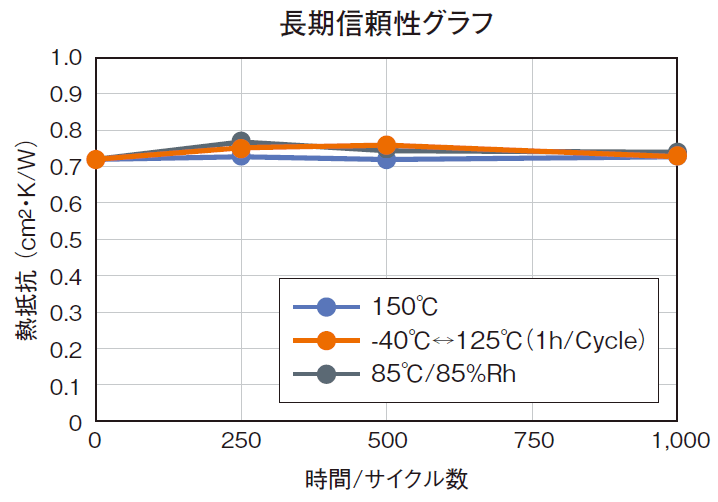

(規格値ではありません)圧縮率30%時の熱抵抗(cm2·K/W)
初期 | 250h | 500h | 1,000h | |
---|---|---|---|---|
150℃ |
0.72 | 0.73 | 0.72 | 0.73 |
85℃/85%Rh |
0.72 | 0.77 | 0.75 | 0.74 |
125℃↔-40℃ |
0.72 | 0.75 | 0.76 | 0.73 |
