シクロペンタノン型液状シリコーンゴム 接着・シール・コーティング材KCPシリーズ

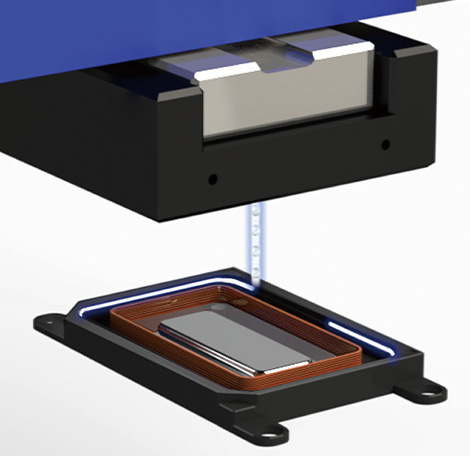

イラスト提供：武蔵エンジニアリング株式会社

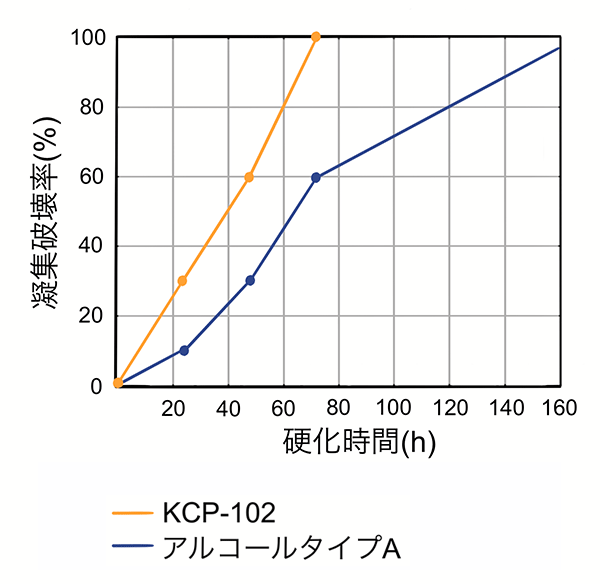

初期接着性の発現が速く、ワークの仮固定や次工程へ搬送する時間の短縮が期待できる

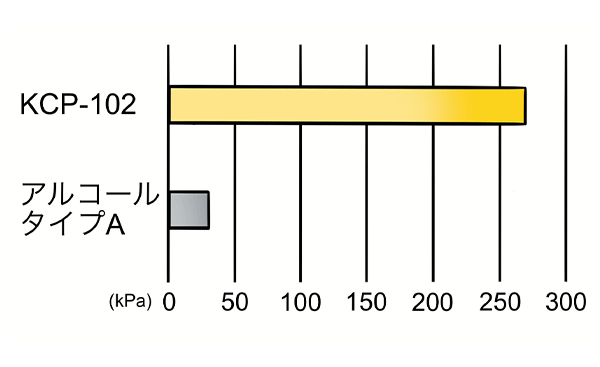

試験条件：各材料を厚み0.5mmになるように塗布し治具を貼り合わせる。
23℃/50%RHの環境下にて30分養生後、圧力をかけ、リークした圧力を測定。
項目  製品名 |
KCP-100 | KCP-101 | KCP-102 |
|---|---|---|---|
＜硬化前＞ |
|||
副生ガス |
シクロペンタノン | シクロペンタノン | シクロペンタノン |
外観 |
グレー | グレー | グレー |
性状 |
低粘度 | 中粘度 | ペースト |
粘度 23℃ Pa・s |
2.1 | 50 | - |
指触乾燥時間 min |
5 | 5 | 3 |
＜硬化後＞ |
|||
密度 23℃ g/cm3 |
1.02 | 1.06 | 1.06 |
硬さ デュロメーターA |
28 | 24 | 30 |
引張強さ MPa |
0.88 | 2.2 | 2.4 |
切断時伸び % |
170 | 260 | 400 |
体積抵抗率 TΩ・m |
17 | 17 | 14 |
絶縁破壊の強さ KV/mm |
21 | 23 | 23 |
引張せん断接着強さ（Al/Al） MPa |
0.28 | 1.6 | 1.6 |
低分子シロキサン含有率 ΣD3～D10 ppm |
<300 | <300 | <300 |
＊この荷姿画像はイメージです
