G-787
G-787は、さまざまな放熱アプリケーションに使用可能な万能タイプの放熱用グリースです。
項 目 | G-787 | |
---|---|---|
外観 |
白色グリース状 | |
比重 25°C |
3.48 | |
揮発分 150°C×24h |
0.93 | |
粘度 25℃ Pa・s |
揮発前 | 69 |
揮発後 | 201 | |
熱伝導率 W/m・K |
揮発前 | 3.3 |
揮発後 | 4.0 | |
絶縁破壊の強さ kV/0.25mm |
2.4 | |
体積抵抗率 Ω・cm |
8.50E+10 | |
塗布後厚さ* µm |
32 | |
熱抵抗* mm2・K/W |
9.5 |
*試験条件:25°C/20psi/60min
125°C×1,000h
–40°C↔125°C×1,000サイクル

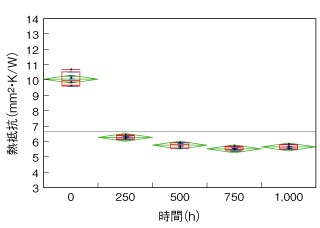

■ 125°Cエージング時の熱抵抗の変化

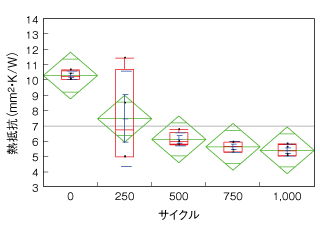

■ ヒートサイクル試験時の熱抵抗の変化(-40°C↔125°C)
G-775、G-776、G-777
いずれも優れた特性を兼ね備えた高性能シリコーングリースで、特に高い信頼性が要求される放熱用途に最適です。
G-775
粘性が高く、耐ポンプアウト性、耐離油性に優れています。
■ ポンプアウト試験データ(-40℃~125℃)
● 初期 | |
G-775 |
従来品 |
● 266サイクル | |
G-775 |
従来品 |
G-776
低粘度なので作業性が良好で、広い面積でもスクリーン印刷での薄膜塗布が可能です。
■ オイルブリード量評価試験データ
試験条件 | 23℃/64h | 125℃/64h | ||
---|---|---|---|---|
試料 | G-776 | 従来品 | G-776 | 従来品 |
写真 |
||||
滲み幅 mm |
1.5 | 10.0 | 1.6 | 20.6 |
G-777
各種加速試験に対して物性が極めて安定しており、長期信頼性に優れています。
項 目 | G-775 | G-776 | G-777 |
---|---|---|---|
外観・性状 |
白色グリース | 白色グリース | 白色グリース |
熱伝導率 W/m・K |
3.6 | 1.3* | 3.1 |
熱抵抗 (BLT) mm2・K/W |
25 (75µm) | 7.4 (7.8µm) | 21 (56µm) |
比重 25℃ |
3.4 | 2.9 | 3.3 |
稠度 25℃/JIS・未混和 |
270 | 354 | 190 |
粘度 Pa・s |
500 | 58 | 172 |
揮発分 150℃/24h % |
0.26 | 3.10 | 0.1 |
絶縁破壊の強さ 0.25mm kV |
2.5 | ― | 3.2 |
低分子シロキサン含有量ΣD 3~D10 ppm |
‹ 270 | ‹ 100 | ‹ 100 |
使用温度範囲 ℃ |
-40~150 | -40~200 | -40~200 |
* 溶剤揮発後の値
