製品タイプ別

放熱シリコーンゴム加工品

放熱性を向上させるために特殊フィラーを配合した、絶縁性に優れた放熱シリコーンゴム加工品TCシリーズ。弾力性があり、発熱体やヒートシンクとの密着性がよく、高い放熱効果を発揮します。


従来にない特長を持ったTC製品

特長

作業性

発熱部分への着脱・仮固定が簡単にでき、作業性に優れています。

熱伝導性

一般の有機系ゴムやプラスチックに比べ、数倍以上の熱伝導性を有しています。

弾力性、密着性

弾力性に優れ、発熱部分によく密着し、高い放熱効果を発揮します。

難燃性

ほとんどの製品がUL規格認定品で、優れた難燃性を示します。

電気特性

電気絶縁性など優れた電気特性を有しています。

代表的な製品

タイプ 品名 熱伝導率 W/m・K ワンポイント
ISO
22007-2
ASTM E
1530
高硬度
放熱
シリコーン
ゴム加工品
シート
タイプ
TC-A 0.8 1.1 一般タイプ、
厚さ:0.20~0.80mm
TC-CG 1.7 1.9
TC-EG 3.1 4.5 高熱伝導タイプ、
厚さ:0.20~0.45mm
TC-BG 7.3 5.0 高熱伝導タイプ、
厚さ:0.20~0.80mm
TC-15CG-5HSV 1.5

TC-15TCI 0.6*2 1.2*2 高耐圧
キャップ
タイプ
TC-A-CP 0.8 1.1 一般タイプ、
トランジスタの絶縁沿面距離保持に最適
TC-C-CP 1.8 1.5 中熱伝導タイプ、
トランジスタの絶縁沿面距離保持に最適
TC-S2-CP 2.0 2.0 高熱伝導タイプ、
トランジスタの絶縁沿面距離保持に最適
チューブ
タイプ
TC-A-KT 0.8 1.1 一般タイプ、
トランジスタの絶縁沿面距離保持に最適
低硬度放熱
シリコーンパッド
TC-HSV-1.4 1.2 1.4 両面粘着 一般タイプ
TC-TXS 3.3 5.0 両面粘着 高熱伝導タイプ
TC-TXS2 3.3 5.0 両面粘着 高熱伝導タイプ
TC-TXE 3.3 5.0 片面非粘着 高熱伝導タイプ
超低硬度放熱
シリコーン
ソフトパッド
TC-SP-1.7 1.5 1.7 片面粘着、
極めて軟らかく密着性に優れる
TC-SPA-3.0 2.3 3.0 両面粘着、
極めて軟らかく密着性に優れる
TC-CAS-10 1.8
超低硬度、
コストパフォーマンスに優れる
TC-CAB-10 2.3
TC-CAD-10 3.2
TC-CAT-20 4.5
熱伝導性両面粘着
シリコーンテープ
TC-10SAS 1.0*1
ネジレス化が可能
TC-20SAS 1.0*1
フェイズチェンジ
マテリアル
PCS-LT-30 3.0*1
低熱抵抗
PCS-CR-10 2.0*1
低熱抵抗、絶縁性
電磁波ノイズ抑制
熱伝導性シリコーン
ゴムシート
EMI-TC803 2.5 3.5 ノイズ対策と放熱対策を両立

*1: レーザーフラッシュ法 *2: 計算値


特長のあるTC製品

放熱+αで さまざまなニーズに
きめ細やかに対応

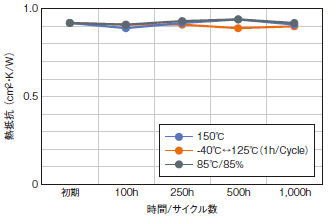

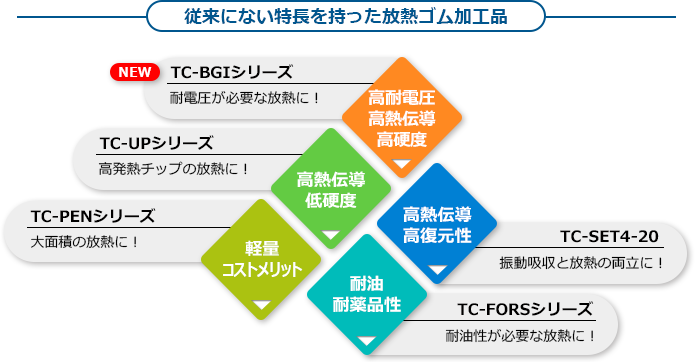

従来にない特長を持った放熱ゴム加工品

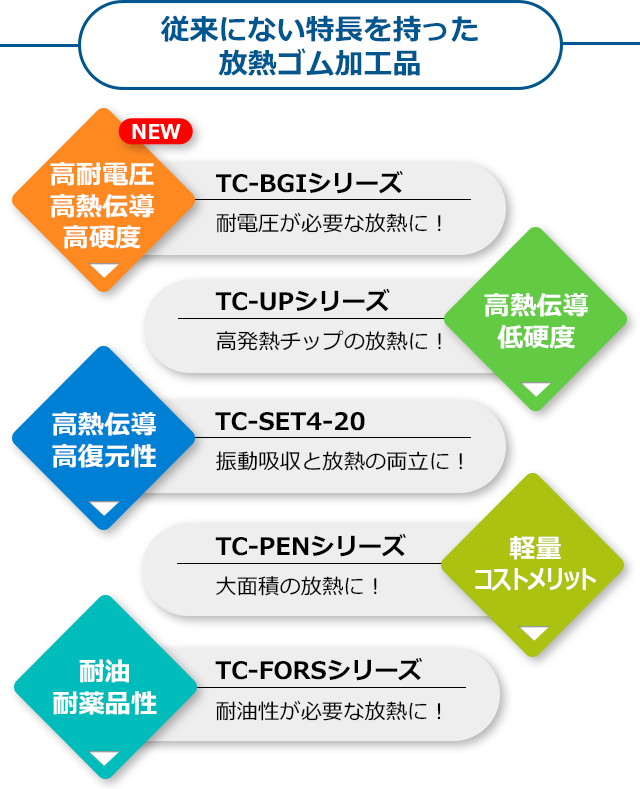

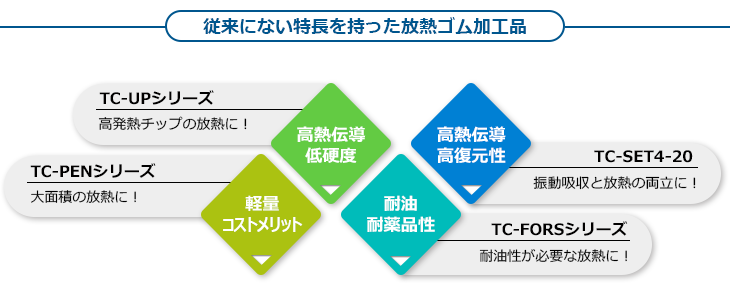

従来にない特長を持った放熱ゴム加工品

高耐電圧放熱用シリコーンゴムシート
TC-BGIシリーズ


「TC-BGIシリーズ」は、当社独自の技術により高い耐電圧特性と熱伝導性を兼ね備えた高硬度放熱用シリコーンゴムシートで、厚み0.2mm、0.3mmの2種類を取りそろえています。

特長

用途

高電圧化が進む電動車部品の熱対策など

項目  製品名 TC-20BGI TC-30BGI

密度

g/cm3
JIS K6249 1.6 1.7

硬度 デュロメータA

90 90

厚さ

mm
マイクロゲージ 0.20 0.30

引張り強さ

MPa
JIS K6249 75 70

引裂き強さ

kN/m
JIS K6249 275 250

絶縁破壊電圧 (気中)

kV
JIS C2110 10 13

ゴム材料の熱伝導率

W/m・K
ISO 22007-2 7 7

熱抵抗 (50℃/100psi)

cm2・K/W
ASTM D5470 1.1 1.9

シート全面耐電圧試験

3kV×10秒合格 5kV×10秒合格
(規格値ではありません)

低硬度・高復元放熱シリコーンパッド
TC-SET4-20

特長

  • 高熱伝導率・低熱抵抗により、高い放熱効果を発揮します。
  • 低硬度化により、良好な圧縮特性と応力緩和特性を実現します。
  • 高復元性により、優れた作業性と加工性を実現します。

用途

ハイブリッド車、電気自動車など、耐振動性、
長期復元信頼性が要求される各種電子デバイスの放熱

1mm
製品名 熱伝導率 W/m・K 熱抵抗 cm2・K/W
ISO22007 50℃/100psi ASTM D5470
TC-SET4-20 4.5 1.08
(規格値ではありません)

圧縮永久歪試験

試験方法
1) 3mm厚のシートを20×20mmにカットし、
 ポリイミドフィルムで挟む。
2) 圧縮治具とスペーサーを用いて、シートサンプルを
 約50%圧縮状態(1.5mm厚)にする。
3) エージングチャンバーに投入し、一定時間後に取り出す。
4) 常温に戻ったらシートを解放し、60分後の厚さを測定する。

圧縮永久歪試験試験方法




試験結果
TC-SET4-20は、従来品に比べてエージング後の復元性に優れています。

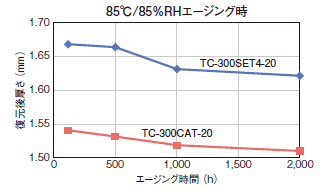

TC-SET4-20:試験結果 85℃/85%RHエージング時

低密度低硬度放熱シリコーンパッド
TC-PENシリーズ

特長

  • 従来品と同等の放熱性・取扱性を保持したまま、密度を低減しています。
  • 車載機器などの軽量化が求められる部品の放熱に好適。

用途

リチウムイオンバッテリーなど、大面積での使用が求められる部位の放熱。
凹凸のある発熱素子の放熱

1mm
製品名 熱伝導率 W/m・K 熱抵抗 cm2・K/W
ISO22007 50℃/100psi ASTM D5470
TC-100PEN3-10 3.1 1.56
TC-100PEN5-20 5.2 0.95
(規格値ではありません)

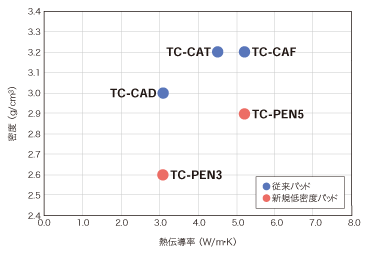

従来パッドとの密度比較

TC-PENシリーズ:従来パッドとの密度比較

耐油・耐薬品性低硬度放熱パッド
TC-FORS-2-40シリーズ

特長

  • 耐油性:エンジンオイルなどを使用する環境下でも熱伝導性を保持します。
  • 耐薬品性:酸性薬液やアルカリ性薬液が使用される環境でも熱伝導性を保持します。
  • 長期信頼性:‒40℃から180℃の幅広い温度範囲にわたって長期間安定した性能を発揮します。

用途

自動車、産業機械などに使用されるエレクトロニクス部品の熱対策

1mm
製品名 熱伝導率 W/m・K 熱抵抗 cm2・K/W
ISO22007 50℃/100psi ASTM D5470
TC-FORS-2-40 1.9 2.77
(規格値ではありません)

耐ATF試験

試験方法
150℃のATFにサンプルを浸漬し、一定時間経過後に取り出し、物性を測定。

サンプル
TC-200FORS-2-40

TC-FORS-2-40シリーズ:耐ATF試験
一般的なシリコーン放熱シートを
150℃のATFに500h浸漬させた後の外観




試験結果
浸漬時間
h
0 1000
- TC-FORS-2-40シリーズ:耐ATF試験 浸漬時間0 TC-FORS-2-40シリーズ:耐ATF試験 浸漬時間1000h

密度 23℃

cm3
3.18 3.26

硬さ アスカーC

38 59

厚さ

mm
2.00 2.01

絶縁破壊電圧 油中

kV
28.0 28.0

熱伝導率

W/m・K
1.94 1.95
(規格値ではありません)

*本製品は、全ての溶剤に適用できるものではありません。
使用する前にオイル、薬液に対するテストを行い適性をご確認ください。
