耐油・耐薬品性 低硬度放熱パッド

TC-200FORS-2-40

TC-200FORS-2-40は、各種オイルや酸性薬液、アルカリ性薬液の影響を受ける環境下でも使用可能な低硬度の放熱用パッドです。

特長

用途

一般特性

製品名 試験方法 TC-200FORS-2-40

赤褐色

構造

単層両面タック

厚さ

mm
2.0

密度 23℃

g/cm3
JIS K 6249 3.2

硬さ アスカーC

JIS K 6249 40

連続使用可能温度

180

絶縁破壊電圧(油中) 2mm

kV
JIS K 6249 28

熱伝導率

W/m・K
ISO 22007-2 1.9

熱抵抗 50℃/100psi

cm2・K/W
ASTM D5470 3.5

難燃性 UL94

V-0相当
(規格値ではありません)

※厚さについてはご相談ください。

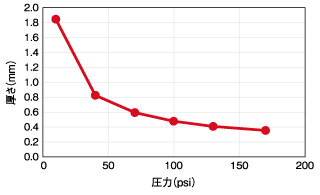

■圧力と厚さ

圧力と厚さ

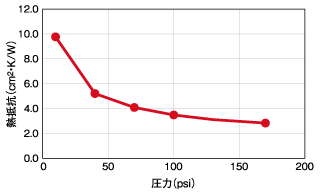

■圧力と熱抵抗

圧力と熱抵抗


■耐ATF試験の結果 150℃のATFにTC-200FORS-2-40を浸漬し、一定時間経過後に取り出し、物性を測定

浸漬時間

h
0 250 500 750 1,000

シート外観

密度 23℃

g/cm3
3.18 3.25 3.27 3.26 3.26

硬さ アスカーC

38 42 51 55 59

厚さ

mm
2.00 1.99 2.01 2.02 2.01

絶縁破壊電圧(油中)

kV
28.0 28.0 28.0 28.0 28.0

熱伝導率

W/m・K
1.94 1.96 2.03 1.92 1.95
(規格値ではありません)

※本製品は、全ての溶剤に適用できるものではありません。
   使用する前にオイル、薬液に対するテストを行い適性をご確認ください。



一般的な放熱シリコーンシートを150℃のATFに500h浸漬させた後の外観
これまで使用が困難だった過酷な環境下でも、放熱用低硬度パッドの使用が可能になりました。
