注目製品

フレキシブルシリコーン銀ペースト

SCPシリーズ

製品名 項目 推奨用途 特長

SCP-101

UV硬化+室温
UV硬化+低温加熱
シリコーンゴム上への
UV照射による配線形成
付加硬化型シリコーンゴムと
良好な密着性を有する

SCP-201

加熱硬化 各種基材上への加熱による配線形成 付加硬化型シリコーンゴム、ガラス、
PETとの良好な密着性を有する

X-32-3814-3

加熱硬化 導電接着剤 AlやCuなど、金属との良好な密着性を
有する

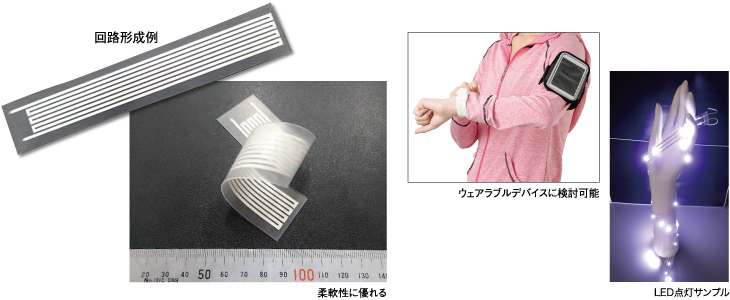

用途

一般特性

製品名 SCP-101 SCP-201 X-32-3814-3


硬化条件

UV硬化 加熱硬化 加熱硬化

外観

灰白色 灰白色 灰白色

粘度

Pa・s
60 45 40

保管温度

冷蔵保管 冷蔵保管 冷蔵保管


硬度 デュロメータA

10 87 85

引張強度

MPa
0.3 3.2 2.0

切断時伸び

%
65 50 10
(規格値ではありません)

硬化条件:
SCP-101 メタルハライドランプ 6,000mJ (100mW×60s)+23℃×12h
SCP-201 120℃×1h
X-32-3814-3 120℃×1h
※ 物性測定のため、120℃×1hでシート成型

電気特性データ

製品名 項目 硬化条件 体積抵抗率

SCP-101

100mW×60s+23℃×12h <1×10-3
100mW×60s+60℃×1h <1×10-3

SCP-201

120℃×1h 4.1×10-4

X-32-3814-3

120℃×1h 3.2×10-4
(規格値ではありません)

耐久性試験データ

製品名:SCP-101

  体積抵抗率 Ω・cm
条件 高温放置(120℃) 高温高湿放置(85℃/85%RH)

初期

4×10-4 4×10-4

500h

1×10-4 8×10-5

1,000h

2×10-4 5×10-5
(規格値ではありません)

*メタルハライドランプ 6,000mJ+23℃×12hの条件で作製したサンプルで試験

ページの先頭へ
