TC-UP6

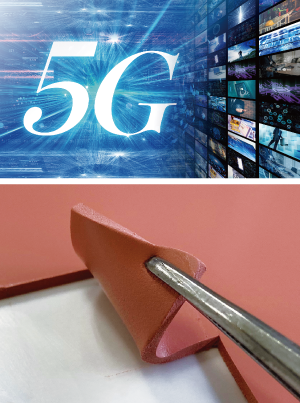

車載、5G関連に好適なTC-UPシリーズに、新たなラインアップが加わりました。
項目 | 測定条件 | TC-UP6 | |
---|---|---|---|
色 |
― | 朱色 | |
構造* |
― | 単層 | |
厚さ mm |
― | 0.5~5.0 | |
熱伝導率 W/m・K |
ホットディスク法 (ISO22007-2) |
6.3 | |
硬さ |
アスカーC | 15 | |
Shore 00 | 40 | ||
熱抵抗 cm2・K/W@1mm |
ASTM D5470 50℃/100psi |
0.48 | |
絶縁破壊電圧 kV |
気中、1mm厚 | 8 | |
体積抵抗率 Ω・cm |
JIS K 6249 | 4.9×1014 | |
誘電率(ε) |
50Hz | JIS K 6249 | 9.1 |
1kHz | 8.5 | ||
1MHz | 8.1 | ||
誘電正接(tan δ) |
50Hz | JIS K 6249 | 1.7×10‒1 |
1kHz | 3.1×10‒2 | ||
1MHz | 6.8×10‒3 | ||
低分子シロキサン量 D3~D10 ppm |
Acetone extraction | 40 | |
難燃性 |
UL94 | V-0相当 | |
密度 23℃ g/cm3 |
JIS K 6249 | 3.3 | |
使用温度範囲 ℃ |
― | -40~180 |
*取り扱い性向上のため、片面低タック処理可能

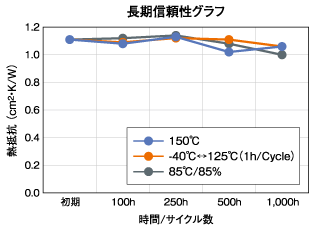

(規格値ではありません)圧縮率30%時の熱抵抗(cm2·K/W)
初期 | 100h | 250h | 500h | 1,000h | |
---|---|---|---|---|---|
150℃ |
1.11 | 1.08 | 1.13 | 1.02 | 1.06 |
-40℃↔125℃ |
1.11 | 1.09 | 1.12 | 1.11 | 1.06 |
85℃/85% |
1.11 | 1.12 | 1.14 | 1.08 | 1.00 |
