信越シリコーン セレクションガイド

X-40-2756

一液付加硬化型メチル/フェニル系レジン

求める性能 耐水性難燃性電気絶縁性耐候性耐熱性
特徴・用途など 鉄道用大型コイル含浸一液タイプ厚膜化可能電気絶縁用途
  • 開発品
  • 付加硬化型
  • 硬化触媒を含有し一液化
  • 硬化収縮が少ないため、成形物や厚膜化が可能
  • ガラス基材への密着性も良好

製品情報

X-40-2756は、成形物用のシリコーンで、シリコーン分100%で耐熱性、低吸水性に優れています。
従来品よりも高Tgであり、一液で硬化するタイプのため、作業性にも優れます。

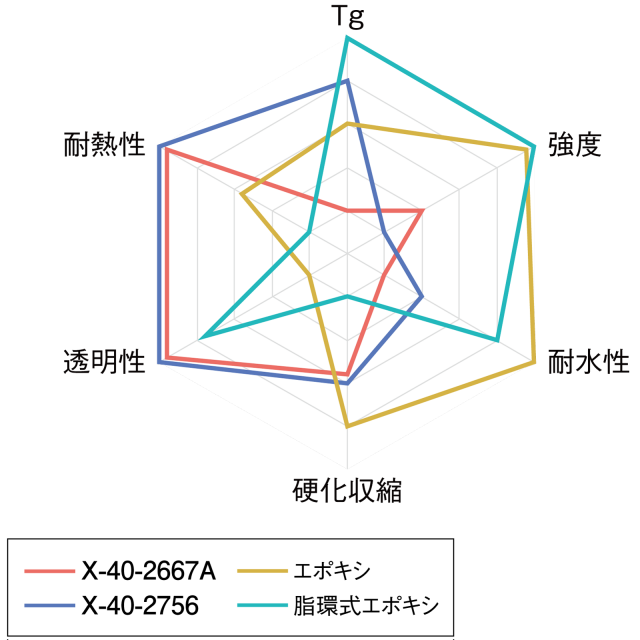

硬化物性比較チャート

硬化物性比較チャート

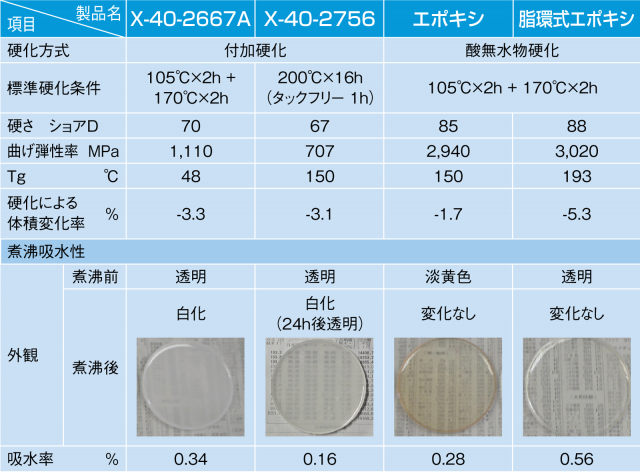

成形物特性

成形物特性

(規格値ではありません)

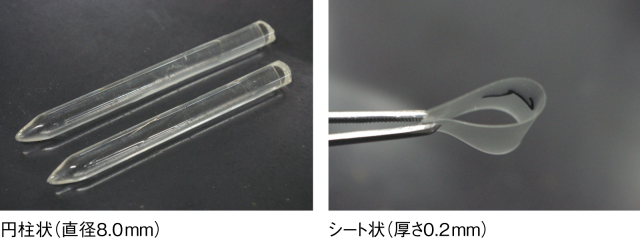

成形例

成形例

適用可能溶剤系 有機溶剤系
適用可能樹脂 シリコーン
溶剤系 無溶剤
使用方法 主剤
硬化方式 熱硬化
被膜の硬度
外観 淡黄色透明液体
有効成分(%) 100
粘度25℃ 1000mPa/s
比重25℃ 1.13
屈折率25℃ 1.498
溶剤/溶媒 -
標準硬化条件 200℃×60min(乾燥),200℃×180min(硬化)
消防法危険物分類 指定可燃物(可燃性液体類)
荷姿 1kg,18kg

(規格値ではありません)

製品に関するお問い合わせ

X-40-2756

お問い合わせフォーム

信越化学工業株式会社 シリコーン事業本部 営業第二部

03-6812-2407

関連製品リスト

製品名 タイプ 硬化方式 溶剤系 使用方法 被膜の硬度 通称 概要
KR-220L メチル系 熱硬化 無溶剤(固形) 主剤 フレーク状メチル系レジン ・固形(シリコーン分100%)でフレーク状 ・抵抗器塗料、金属粉焼結体のバインダーなどに実績あり
KR-220LP メチル系 熱硬化 無溶剤(固形) 主剤 パウダー状メチル系レジン ・固形(シリコーン分100%)でパウダー状 ・KR-220Lをさらに粉砕しパウダー化したもの
KR-242A メチル系 熱硬化 有機溶剤 主剤 難燃性メチル系レジン ・高硬度な被膜を形成 ・加熱による発煙が少ない ・マイカなど無機材料のバインダーに実績あり
KR-251 メチル系 室温乾燥,熱硬化 有機溶剤 主剤 室温乾燥型メチル系レジン ・超高重合度 ・室温でも溶剤が揮発すればラッカー被膜を形成 ・加熱によりさらに耐熱性、耐薬品性に優れた被膜を形成 ・主に電気絶縁、耐水コート剤として実績あり
X-40-2406M メチル系 熱硬化 有機溶剤 主剤 - 離型性メチル系レジン ・耐ヒートショック性に優れる ・耐熱性に加え離型性あり ・塗料 ・コーティング用途で実績あり
KR-211 メチル/フェニル系 - 有機溶剤 改質剤 - 改質用メチルフェニル系レジン ・有機樹脂の改質剤 ・耐熱性や耐候性の付与が可能 ・主に塗料用途で実績あり
KR-212 メチル/フェニル系 - 有機溶剤 改質剤 - 改質用メチルフェニル系レジン ・有機樹脂の改質剤 ・KR-211よりも相溶性、可とう性に優れる ・耐熱性や耐候性の付与が可能 ・主に塗料用途で実績あり
KR-255 メチル/フェニル系 室温乾燥,熱硬化 有機溶剤 主剤 室温乾燥型メチルフェニル系レジン ・室温でも溶剤が揮発すればラッカー被膜を形成 ・加熱によりさらに耐熱性、耐薬品性に優れた被膜を形成 ・主に電気絶縁、耐水コート剤として実績あり
KR-271 メチル/フェニル系 熱硬化 有機溶剤 主剤 柔軟性メチルフェニル系レジン ・耐熱性、電気絶縁性に優れた被膜を形成 ・可とう性が特長で高温時のクラックや剥がれが少ない ・主に塗料、コーティング剤のバインダーとして実績あり
KR-300 メチル/フェニル系 熱硬化 有機溶剤 主剤 高硬度メチルフェニル系レジン ・耐熱性に優れた被膜を形成 ・高硬度 ・主に耐熱塗料のバインダーとして実績あり
KR-311 メチル/フェニル系 熱硬化 有機溶剤 主剤 中硬度メチルフェニル系レジン ・メチルフェニル系のスタンダード製品 ・耐熱性に優れた被膜を形成 ・有機樹脂との相溶性良好 ・主に耐熱塗料のバインダーとして実績あり
X-48-1030D メチル/フェニル系 熱硬化 弱溶剤 主剤 弱溶剤型メチルフェニル系レジン ・開発品・TX(トルエン、キシレン)溶剤フリー・溶剤としてDMFDG(ジプロピレングリコール ジメチルエーテル)とPGMAC(プロピレングリコールモノメチルエーテルアセテート)を使用・室温乾燥で被膜を形成・高硬度で耐熱性に優れた被膜を形成
X-40-2667A メチル/フェニル系 熱硬化 無溶剤(シリコーン分100%) 主剤 二液付加硬化型メチルフェニル系レジン ・付加硬化型 ・主剤(A剤)と硬化剤(B剤)の二液タイプ ・硬化収縮が少ないため、成形物や厚膜化が可能 ・ガラス基材への密着性も良好
X-40-2756 メチル/フェニル系 熱硬化 無溶剤(シリコーン分100%) 主剤 一液付加硬化型メチルフェニル系レジン ・付加硬化型 ・硬化触媒を含有し一液化 ・硬化収縮が少ないため、成形物や厚膜化が可能 ・ガラス基材への密着性も良好
KR-480 メチル/フェニル系 - 無溶剤(固形) 改質剤 - 熱可塑性、改質用メチルフェニル系レジン ・ポリカーボネートの難燃性付与剤として開発 ・フェニル基が多く有機樹脂への相溶性が良好 ・シラノール基がほとんど無く熱可塑性 ・エポキシ成型物の応力緩和性付与剤としても実績あり
ES-1001N 有機樹脂変性系 熱硬化 有機溶剤 主剤 エポキシ樹脂変性レジン ・シリコーン樹脂の耐熱性とエポキシ樹脂の防食性、密着性を合わせ持つ ・エポキシ樹脂変性シリーズのスタンダード製品 ・塗料(下塗り用)のバインダーとして主に実績あり
ES-1002T 有機樹脂変性系 室温硬化 有機溶剤 主剤 エポキシ樹脂変性レジン ・シリコーン樹脂の耐熱性とエポキシ樹脂の防食性、密着性を合わせ持つ ・ポリアミン系架橋剤(KP-390)の併用で室温硬化が可能 ・室温硬化のため現場塗装用の塗料(下塗り用)のバインダーとして主に実績あり
ES-1023 有機樹脂変性系 熱硬化 有機溶剤 主剤 エポキシ樹脂変性レジン ・シリコーン樹脂の耐熱性とエポキシ樹脂の防食性、密着性を合わせ持つ ・ES-1001Nよりも基材密着性、耐衝撃性に優れる ・塗料(下塗り用)のバインダーとして主に実績あり
X-41-1610 有機樹脂変性系 室温硬化,熱硬化 弱溶剤 主剤 弱溶剤型エポキシ樹脂変性レジン ・TX(トルエン、キシレン)フリータイプ。PGMAC溶剤 ・シリコーン樹脂の耐熱性とエポキシ樹脂の防食性、密着性を合わせ持つ ・塗料(下塗り用)のバインダーとして主に実績あり
KR-5206 有機樹脂変性系 室温硬化 有機溶剤 主剤 アルキッド樹脂変性レジン ・シリコーン樹脂の耐熱性とアルキッド樹脂の室温硬化性を合わせ持つ ・室温硬化のため現場塗装用の塗料のバインダーとして主に実績あり
KR-5230 有機樹脂変性系 熱硬化 弱溶剤 主剤 弱溶剤型ポリエステル樹脂変性レジン ・シリコーン樹脂の耐熱性とポリエステル樹脂の耐薬品性、耐屈曲性、高光沢性を合わせ持つ ・ポリエステル樹脂変性シリーズのスタンダード製品
KR-5234 有機樹脂変性系 熱硬化 有機溶剤 主剤 ポリエステル樹脂変性レジン ・シリコーン樹脂の耐熱性とポリエステル樹脂の耐薬品性、耐屈曲性、高光沢性を合わせ持つ ・KR-5230に比べ硬化性に優れる
KR-5235 有機樹脂変性系 熱硬化 有機溶剤 主剤 ポリエステル樹脂変性レジン ・シリコーン樹脂の耐熱性とポリエステル樹脂の耐薬品性、耐屈曲性、高光沢性を合わせ持つ ・ノンスティック性がありキッチン周りの耐熱塗料用途に実績あり
