信越シリコーン セレクションガイド

X-40-2761

アクリル基含有耐屈曲性オリゴマー


求める性能 耐候性可とう性・耐クラック性耐屈曲性
特徴・用途など 開発品アクリル樹脂向け
  • 開発品
  • アクリル当量 330g/mol
  • 耐クラック性の付与
  • アクリレートおよび各種光開始剤との相溶性に優れる
  • UV/EB硬化系に適用可

製品情報

X-40-2761は、樹脂(フィルム)単体として使用でき、ほかのラジカル硬化系樹脂の改質剤としても使用できます。

樹脂単体で使用
  • 耐屈曲性
  • 高硬度

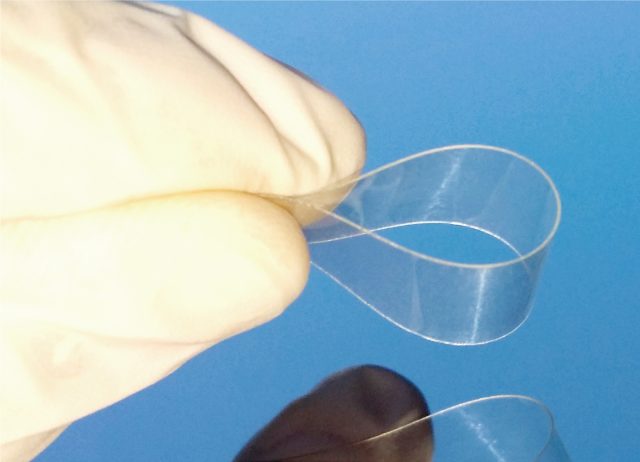

耐屈曲性に優れる硬化フィルム

X-40-2761耐屈曲性に優れる硬化フィルム

シート物性

鉛筆硬度 厚さ 0.6mm 4H
耐屈曲性 厚さ 0.2 mm (φ) 2mm

(規格値ではありません)

樹脂改質剤として使用
  • 耐クラック性、すべり性(肌触りの良さ)の付与
  • 下記の有機溶剤、アクリレートおよび各種光重合開始剤との相溶性に優れる
    有機溶剤:
    PGM、IPA、シクロペンタノール、エタノール、酢酸メチル、酢酸ブチル、トルエン、キシレンなど
    アクリレート:
    DPHA、TMPTA、HDDA、A-TMM-3Lなど

DPHAとの混合による物性比較(0.6mmフィルム)

配合比率X-40-2761/DPHA (wt%) 0/100 20/80 30/70 40/60 50/50 60/40
硬さ厚さ 0.6mm 鉛筆硬度 9H 9H 9H 5H 4H 3H
Shore D 96 90 87 85 83 80

(規格値ではありません)

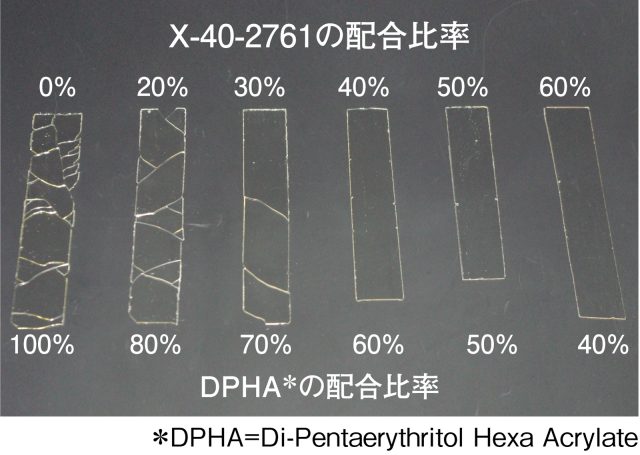

X-40-2761DPHAとの混合による物性比較 (0.6mmフィルム)

UV硬化条件:
高圧水銀ランプ 600mJ/cm2、窒素雰囲気、1Pass
光重合開始剤:
Darocur 1173を固形分に対し5wt%添加
適用可能溶剤系 有機溶剤系
適用可能樹脂 アクリル
溶剤系 無溶剤
使用方法 主剤,添加剤
硬化方式 UV硬化
被膜の硬度 -
外観 淡黄色透明液体
有効成分(%) 100
粘度25℃ 500mm2/s
比重25℃ 1.10
屈折率25℃ 1.45
溶剤/溶媒 -
標準硬化条件 積算光量600mJ/cm2 N2雰囲気下
消防法危険物分類 第四類第三石油類
荷姿 1kg

(規格値ではありません)

製品に関するお問い合わせ

X-40-2761

お問い合わせフォーム

信越化学工業株式会社 シリコーン事業本部 営業第二部

03-6812-2407

関連製品リスト

製品名 タイプ 硬化方式 溶剤系 使用方法 被膜の硬度 通称 概要
KC-89S タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 低重合度メチル系オリゴマー ・低分子 ・T単位のみで構成 ・高硬度の被膜を形成 ・コーティング剤のバインダーとして実績多い
KR-515 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 中重合度メチル系オリゴマー ・KC-89Sより高分子化 ・T単位のみで構成 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり
KR-500 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 中重合度メチル系オリゴマー ・KC-89Sより高分子化 ・T単位のみで構成 ・メチル系ではスタンダード製品 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり
X-40-9225 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 高重合度メチル系オリゴマー ・KR-500より高分子化 ・T単位のみで構成 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり
X-40-9246 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 高重合度メチル系オリゴマー ・D単位を導入し可とう性付与 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり
X-40-9250 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 高重合度メチル系オリゴマー ・D単位を導入し可とう性付与 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり
X-88-1004 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 高密着、高硬度オリゴマー ・SUSやアクリルなどの難接着基材にも密着性良好 ・高硬度で耐擦傷性良好
X-88-1007 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 高密着、耐クラック性オリゴマー ・SUSやアクリルなどの難接着基材にも密着性良好 ・耐クラック性、はっ水性良好
KR-400N タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 高硬度メチル系オリゴマー ・高硬度な被膜を形成 ・KR-400から硬化触媒を除いた製品
X-48-1500 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 耐屈曲性オリゴマー ・高硬度と耐屈曲性の両立 ・速硬化
X-48-1501 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 高硬度、耐屈曲性、耐熱クラック性、耐衝撃性オリゴマー ・高硬度、耐屈曲性、耐熱クラック性、耐衝撃性を併せ持つ被膜を形成
X-48-1600 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 エトキシ型、耐屈曲性オリゴマー ・高硬度と耐屈曲性の両立 ・エトキシ基の脱エタノール反応で硬化 ・環境対応型(脱メタノール反応では無いため)
KR-401N タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 耐屈曲性メチル/フェニル系オリゴマー ・可とう性のある被膜を形成 ・高光沢 ・KR-401Nから硬化触媒を除いた製品
KR-510 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 改質用メチル/フェニル系オリゴマー ・メチル/フェニル系のスタンダード製品 ・主に有機樹脂の耐熱性、耐候性改質目的で実績あり ・オリゴマー系コーティング剤に可とう性、耐クラック性の付与が可能
KR-213 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 改質用メチル/フェニル系オリゴマー ・改質用 ・可とう性、耐クラック性の付与が可能
X-40-9312 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤 高硬度、耐屈曲性オリゴマー ・高硬度でありながら、耐クラック性を有する ・光照射後の耐黄変性、耐クラック性に優れる
KR-400 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤 一液硬化型高硬度オリゴマー ・一液タイプ(硬化触媒含有タイプ)のスタンダード製品 ・高硬度な被膜を形成
X-40-2327 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤 一液硬化型速硬化オリゴマー ・速硬化
KR-401 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤 一液硬化型耐屈曲性オリゴマー ・耐屈曲性に優れる ・高光沢
KR-4000G タイプA 室温硬化 有機溶剤 主剤 一液硬化型高光沢オリゴマー ・ツヤに優れる ・はっ水性、滑水性が良好 ・拭き上げ施工しても防汚性能を発揮する
KR-4000F2 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤 一液硬化型フッ素含有オリゴマー ・はつ油性が良好 ・はっ水性、滑水性が良好 ・拭き上げ施工しても防汚性能を発揮する ・フッ素系溶剤以外にも希釈可能
X-40-2450 タイプA 硬化しない(改質用) 無溶剤(シリコーン分100%) 改質剤 イオン液体変性オリゴマー ・樹脂への添加時に表面移行しやすい ・少量の添加で帯電防止性能を付与 ・離型性も併せ持つ
X-40-9300 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤   耐アルカリ性、速硬化型オリゴマー ・アルコキシ基の反応性が非常に高く速硬化 ・耐アルカリ性 ・耐水性
X-40-9301 タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤,改質剤   耐アルカリ性オリゴマー ・耐アルカリ性 ・耐水性
KR-517 タイプAR 硬化しない 無溶剤(シリコーン分100%) 改質剤 エポキシ基含有オリゴマー ・アルコキシ基はメトキシ基とエトキシ基 ・エポキシ当量 830g/mol
X-24-9590 タイプAR 硬化しない 無溶剤(シリコーン分100%) 改質剤 エポキシ基含有オリゴマー ・アルコキシ基はメトキシ基 ・エポキシ当量 590g/mol
KR-516 タイプAR 硬化しない 無溶剤(シリコーン分100%) 改質剤 エポキシ基含有オリゴマー ・アルコキシ基はメトキシ基 ・有機置換基はエポキシ基以外にメチル基を併せ持つ ・エポキシ当量 280g/mol
KR-518 タイプAR 硬化しない 無溶剤(シリコーン分100%) 改質剤 メルカプト基含有オリゴマー ・アルコキシ基はメトキシ基とエトキシ基 ・メルカプト当量 800g/mol
KR-519 タイプAR 硬化しない 無溶剤(シリコーン分100%) 改質剤 メルカプト基含有オリゴマー ・アルコキシ基はメトキシ基 ・有機置換基はメルカプト基以外にメチル基を併せ持つ ・メルカプト当量 450g/mol
KR-513 タイプAR 硬化しない 無溶剤(シリコーン分100%) 改質剤 アクリル基含有オリゴマー ・アルコキシ基はメトキシ基 ・アクリル当量 210g/mol
X-40-9296 タイプAR 硬化しない 無溶剤(シリコーン分100%) 改質剤 メタクリル基含有オリゴマー ・アルコキシ基はメトキシ基 ・メタクリル当量 230g/mol
KR-511 タイプAR 硬化しない 無溶剤(シリコーン分100%) 改質剤 ビニル基含有オリゴマー ・アルコキシ基はメトキシ基 ・ビニル当量 530g/mol
KR-470 タイプR 熱硬化,UV硬化 無溶剤(シリコーン分100%) 主剤,改質剤 脂環式エポキシ基含有環状シロキサン4官能オリゴマー ・比較的低分子でエポキシ樹脂との相溶性に優れる ・環状シロキサン骨格を持ち硬化時の収縮が少ない
X-40-2678 タイプR 熱硬化,UV硬化 無溶剤(シリコーン分100%) 主剤,改質剤 脂環式エポキシ基含有環状シロキサン2官能オリゴマー ・比較的低分子でエポキシ樹脂との相溶性に優れる ・環状シロキサン骨格を持ち硬化時の収縮が少ない ・2官能のため耐クラック性良好
X-40-2669 タイプR 熱硬化,UV硬化 無溶剤(シリコーン分100%) 主剤,改質剤 脂環式エポキシ基含有直鎖シロキサン2官能オリゴマー ・比較的低分子でエポキシ樹脂との相溶性に優れる ・直鎖状シロキサン骨格を持ちレベリング剤、濡れ性が良好 ・低粘度で反応性希釈剤としても有効
X-40-2728 タイプR 熱硬化,UV硬化 無溶剤(シリコーン分100%) 主剤,改質剤 グリシジル基含有環状シロキサン2官能オリゴマー ・比較的低分子でエポキシ樹脂との相溶性に優れる・環状シロキサン骨格を持ち硬化時の収縮が少ない・2官能のため耐クラック性良好
X-40-2761 タイプR UV硬化 無溶剤(シリコーン分100%) 主剤,改質剤 アクリル基含有耐屈曲性オリゴマー ・耐クラック性の付与 ・アクリレートおよび各種光開始剤との相溶性に優れる
KR-2710 タイプR 硬化しない 無溶剤 改質剤 ポリカーボネート難燃剤 ・ポリカーボネート難燃剤 ・透明性良好
X-48-1800 硬化しない 無溶剤 改質剤 コールドブレンド改質用シリコーン ・シラン変性アクリル樹脂向けコールドブレンド改質剤 ・耐候性、耐熱性、耐マジック汚染性、耐酸・耐アルカリ性向上 ・推奨添加量=樹脂固形分100に対し10~50部
X-48-1801 硬化しない 無溶剤 改質剤 コールドブレンド改質用シリコーン ・イソシアネート硬化系樹脂向けコールドブレンド改質剤 ・耐候性、耐マジック汚染性向上 ・推奨添加量=硬化剤に対して3%~20%(NCO当量換算)
X-48-5030 タイプR UV硬化 無溶剤(シリコーン分100%) 主剤 無溶剤UV硬化型ハードコート剤 ・低粘度、耐擦傷性、低反り性に優れる
X-48-5031 タイプR UV硬化 無溶剤(シリコーン分100%) 主剤 無溶剤UV硬化型ハードコート剤 ・耐候性、低粘度、耐擦傷性、低反り性に優れる
X-88-2003A タイプA 室温硬化 無溶剤(シリコーン分100%) 主剤 高硬度、耐クラック、防汚コーティング剤 ・高硬度と耐クラック性を両立・防汚性(はっ水性、滑水性、耐マジック汚染性)に優れる・一液速硬化タイプ
