- HOME
- シリコーンレジン・オリゴマー
- シリコーンオリゴマー
- タイプR
- X-48-5031
製品情報
X-48-5031は、耐候性に優れる無溶剤UV硬化型ハードコート剤です。
膜厚が10～20μm程度になるように塗工し、大気下でUV光を2000～3000mJ/cm2照射することで耐候性、耐擦傷性、低反り性に優れた被膜を形成します。
有機系樹脂に高い密着性を示し、PMMA、PC、PETなどの有機樹脂部材用のハードコート剤として適用可能です。
耐候性
促進耐候性試験は、超促進耐候試験機（岩崎電気（株）製アイスーパーUVテスターW151）を用いて行いました。
膜厚は約15μm、試験片にはポリカーボネート基板を用い、屋外2年相当の劣化促進試験終了後、塗膜外観を評価しました。
耐候性に優れたX-48-5031では、一般的なUV硬化型アクリル系組成物である比較塗料に比べて、塗膜の剥がれなどが無く、黄変が抑制されていることが分かります。
塗工条件：各サンプルをポリカーボネート基板にバーコーターNo.8で塗工 → UV硬化（大気下、2400 mJ/cm2）
比較塗料＝DPHA/HDDA/光開始剤＝85/15/5(重量比)、光開始剤＝Omnirad-1173（IGM Resins社製）

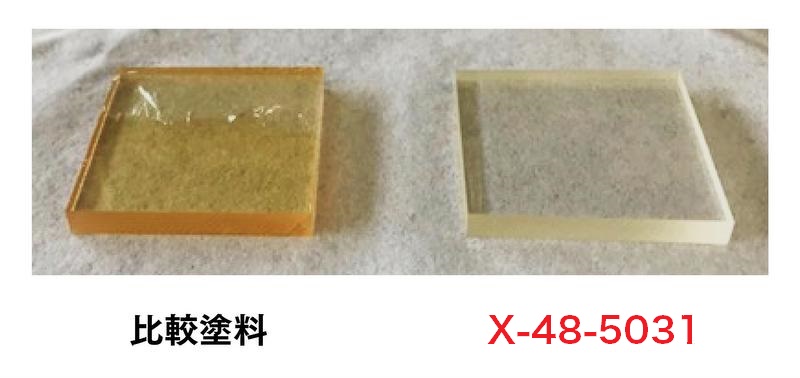

塗膜外観（2年相当のSUV耐候性試験後）
低反り性・耐擦傷性・低粘度・被膜の硬度
塗工条件：各サンプルをポリカーボネート基板にバーコーターNo.8で塗工 → UV硬化（大気下、2400 mJ/cm2）
膜厚：約15μm
| 塗膜物性*1 | X-48-5030 | X-48-5031 | 比較塗料 （DPHA/HDDA/光開始剤*4＝85/15/5） |
|---|---|---|---|
| 塗料粘度（mPa・s） | 40 | 60 | 520 |
| 鉛筆硬度（750g） | 2H | 2H | 2H |
| スチールウール耐性*2 | ○ | ○ | ○ |
| テーバー試験（500g×500回転） | ⊿Hz=5.0 | ⊿Hz=6.8 | ⊿Hz=12.3 |
| 密着性(基材：ポリカーボネート)*3 | ○ | ○ | × |
| 低反り性 | ○ | ○ | × |
（規格値ではありません）
*1 塗工条件：各サンプルをポリカーボネート基板にバーコーターNo.8で塗工 → UV硬化（大気下、2400 mJ/cm2）
*2 スチールウール（＃0000）による耐摩耗性試験（200g荷重、摩擦往復回数：10回）において傷が無い場合 ○、傷が有る場合 ×
*3 密着性：碁盤目試験（25マス）において全く剥がれが無い場合 ○、剥がれが有る場合 ×
*4 DPHA：ジペンタエリスリトールヘキサアクリレート、HDDA：ヘキサンジオールジアクリレート、
光開始剤：Omnirad-1173（IGM Resins社製）
| 適用可能溶剤系 | 有機溶剤系 |
|---|---|
| 溶剤系 | 無溶剤 |
| 使用方法 | 主剤 |
| 硬化方式 | UV硬化 |
| 被膜の硬度 | 高 |
| 外観 | 淡黄色～黄色透明液体 |
| 有効成分(%) | 100 |
| 粘度25℃ | 60 mPa・s |
| 比重25℃ | 1.19 |
| 屈折率25℃ | 1.474 |
| 標準硬化条件 | UV照射（大気下、2000～3000 mJ/cm2） |
| 荷姿 | 100g, 1kg, 18kg |
（規格値ではありません）
製品に関するお問い合わせ
X-48-5031
お問い合わせフォーム信越化学工業株式会社 シリコーン事業本部 営業第二部
03-6812-2407
関連資料
関連製品リスト
| 製品名 | タイプ | 硬化方式 | 溶剤系 | 使用方法 | 被膜の硬度 | 通称 | 概要 |
|---|---|---|---|---|---|---|---|
| KC-89S | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 高 | 低重合度メチル系オリゴマー | ・低分子 ・T単位のみで構成 ・高硬度の被膜を形成 ・コーティング剤のバインダーとして実績多い |
| KR-515 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 中 | 中重合度メチル系オリゴマー | ・KC-89Sより高分子化 ・T単位のみで構成 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり |
| KR-500 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 中 | 中重合度メチル系オリゴマー | ・KC-89Sより高分子化 ・T単位のみで構成 ・メチル系ではスタンダード製品 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり |
| X-40-9225 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 低 | 高重合度メチル系オリゴマー | ・KR-500より高分子化 ・T単位のみで構成 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり |
| X-40-9246 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 低 | 高重合度メチル系オリゴマー | ・D単位を導入し可とう性付与 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり |
| X-40-9250 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 低 | 高重合度メチル系オリゴマー | ・D単位を導入し可とう性付与 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり |
| X-88-1004 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 高 | 高密着、高硬度オリゴマー | ・SUSやアクリルなどの難接着基材にも密着性良好 ・高硬度で耐擦傷性良好 |
| X-88-1007 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 低 | 高密着、耐クラック性オリゴマー | ・SUSやアクリルなどの難接着基材にも密着性良好 ・耐クラック性、はっ水性良好 |
| KR-400N | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 高 | 高硬度メチル系オリゴマー | ・高硬度な被膜を形成 ・KR-400から硬化触媒を除いた製品 |
| X-48-1500 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | - | 耐屈曲性オリゴマー | ・高硬度と耐屈曲性の両立 ・速硬化 |
| X-48-1501 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 高 | 高硬度、耐屈曲性、耐熱クラック性、耐衝撃性オリゴマー | ・高硬度、耐屈曲性、耐熱クラック性、耐衝撃性を併せ持つ被膜を形成 |
| X-48-1600 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | - | エトキシ型、耐屈曲性オリゴマー | ・高硬度と耐屈曲性の両立 ・エトキシ基の脱エタノール反応で硬化 ・環境対応型（脱メタノール反応では無いため） |
| KR-401N | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 中 | 耐屈曲性メチル/フェニル系オリゴマー | ・可とう性のある被膜を形成 ・高光沢 ・KR-401Nから硬化触媒を除いた製品 |
| KR-510 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | - | 改質用メチル/フェニル系オリゴマー | ・メチル/フェニル系のスタンダード製品 ・主に有機樹脂の耐熱性、耐候性改質目的で実績あり ・オリゴマー系コーティング剤に可とう性、耐クラック性の付与が可能 |
| KR-213 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | - | 改質用メチル/フェニル系オリゴマー | ・改質用 ・可とう性、耐クラック性の付与が可能 |
| X-40-9312 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 高 | 高硬度、耐屈曲性オリゴマー | ・高硬度でありながら、耐クラック性を有する ・光照射後の耐黄変性、耐クラック性に優れる |
| KR-400 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤 | 高 | 一液硬化型高硬度オリゴマー | ・一液タイプ（硬化触媒含有タイプ）のスタンダード製品 ・高硬度な被膜を形成 |
| X-40-2327 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤 | 中 | 一液硬化型速硬化オリゴマー | ・速硬化 |
| KR-401 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤 | 中 | 一液硬化型耐屈曲性オリゴマー | ・耐屈曲性に優れる ・高光沢 |
| KR-4000G | タイプA | 室温硬化 | 有機溶剤 | 主剤 | 低 | 一液硬化型高光沢オリゴマー | ・ツヤに優れる ・はっ水性、滑水性が良好 ・拭き上げ施工しても防汚性能を発揮する |
| X-40-2450 | タイプA | 硬化しない（改質用） | 無溶剤（シリコーン分100%） | 改質剤 | - | イオン液体変性オリゴマー | ・樹脂への添加時に表面移行しやすい ・少量の添加で帯電防止性能を付与 ・離型性も併せ持つ |
| X-40-9300 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 耐アルカリ性、速硬化型オリゴマー | ・アルコキシ基の反応性が非常に高く速硬化 ・耐アルカリ性 ・耐水性 | |
| X-40-9301 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 耐アルカリ性オリゴマー | ・耐アルカリ性 ・耐水性 | |
| KR-517 | タイプAR | 硬化しない | 無溶剤（シリコーン分100%） | 改質剤 | - | エポキシ基含有オリゴマー | ・アルコキシ基はメトキシ基とエトキシ基 ・エポキシ当量 830g/mol |
| X-24-9590 | タイプAR | 硬化しない | 無溶剤（シリコーン分100%） | 改質剤 | - | エポキシ基含有オリゴマー | ・アルコキシ基はメトキシ基 ・エポキシ当量 590g/mol |
| KR-516 | タイプAR | 硬化しない | 無溶剤（シリコーン分100%） | 改質剤 | - | エポキシ基含有オリゴマー | ・アルコキシ基はメトキシ基 ・有機置換基はエポキシ基以外にメチル基を併せ持つ ・エポキシ当量 280g/mol |
| KR-518 | タイプAR | 硬化しない | 無溶剤（シリコーン分100%） | 改質剤 | - | メルカプト基含有オリゴマー | ・アルコキシ基はメトキシ基とエトキシ基 ・メルカプト当量 800g/mol |
| KR-519 | タイプAR | 硬化しない | 無溶剤（シリコーン分100%） | 改質剤 | - | メルカプト基含有オリゴマー | ・アルコキシ基はメトキシ基 ・有機置換基はメルカプト基以外にメチル基を併せ持つ ・メルカプト当量 450g/mol |
| KR-513 | タイプAR | 硬化しない | 無溶剤（シリコーン分100%） | 改質剤 | - | アクリル基含有オリゴマー | ・アルコキシ基はメトキシ基 ・アクリル当量 210g/mol |
| X-40-9296 | タイプAR | 硬化しない | 無溶剤（シリコーン分100%） | 改質剤 | - | メタクリル基含有オリゴマー | ・アルコキシ基はメトキシ基 ・メタクリル当量 230g/mol |
| KR-511 | タイプAR | 硬化しない | 無溶剤（シリコーン分100%） | 改質剤 | - | ビニル基含有オリゴマー | ・アルコキシ基はメトキシ基 ・ビニル当量 530g/mol |
| KR-470 | タイプR | 熱硬化,UV硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 高 | 脂環式エポキシ基含有環状シロキサン4官能オリゴマー | ・比較的低分子でエポキシ樹脂との相溶性に優れる ・環状シロキサン骨格を持ち硬化時の収縮が少ない |
| X-40-2678 | タイプR | 熱硬化,UV硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 中 | 脂環式エポキシ基含有環状シロキサン2官能オリゴマー | ・比較的低分子でエポキシ樹脂との相溶性に優れる ・環状シロキサン骨格を持ち硬化時の収縮が少ない ・2官能のため耐クラック性良好 |
| X-40-2669 | タイプR | 熱硬化,UV硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | - | 脂環式エポキシ基含有直鎖シロキサン2官能オリゴマー | ・比較的低分子でエポキシ樹脂との相溶性に優れる ・直鎖状シロキサン骨格を持ちレベリング剤、濡れ性が良好 ・低粘度で反応性希釈剤としても有効 |
| X-40-2728 | タイプR | 熱硬化,UV硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | 中 | グリシジル基含有環状シロキサン2官能オリゴマー | ・比較的低分子でエポキシ樹脂との相溶性に優れる・環状シロキサン骨格を持ち硬化時の収縮が少ない・２官能のため耐クラック性良好 |
| X-40-2761 | タイプR | UV硬化 | 無溶剤（シリコーン分100%） | 主剤,改質剤 | - | アクリル基含有耐屈曲性オリゴマー | ・耐クラック性の付与 ・アクリレートおよび各種光開始剤との相溶性に優れる |
| KR-2710 | タイプR | 硬化しない | 無溶剤 | 改質剤 | - | ポリカーボネート難燃剤 | ・ポリカーボネート難燃剤 ・透明性良好 |
| X-48-1800 | - | 硬化しない | 無溶剤 | 改質剤 | - | コールドブレンド改質用シリコーン | ・シラン変性アクリル樹脂向けコールドブレンド改質剤 ・耐候性、耐熱性、耐マジック汚染性、耐酸・耐アルカリ性向上 ・推奨添加量＝樹脂固形分100に対し10～50部 |
| X-48-1801 | - | 硬化しない | 無溶剤 | 改質剤 | - | コールドブレンド改質用シリコーン | ・イソシアネート硬化系樹脂向けコールドブレンド改質剤 ・耐候性、耐マジック汚染性向上 ・推奨添加量＝硬化剤に対して3%～20%（NCO当量換算） |
| X-48-5030 | タイプR | UV硬化 | 無溶剤（シリコーン分100%） | 主剤 | 高 | 無溶剤UV硬化型ハードコート剤 | ・低粘度、耐擦傷性、低反り性に優れる |
| X-48-5031 | タイプR | UV硬化 | 無溶剤（シリコーン分100%） | 主剤 | 高 | 無溶剤UV硬化型ハードコート剤 | ・耐候性、低粘度、耐擦傷性、低反り性に優れる |
| X-88-2003A | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤 | 高 | 高硬度、耐クラック、防汚コーティング剤 | ・高硬度と耐クラック性を両立・防汚性（はっ水性、滑水性、耐マジック汚染性）に優れる・一液速硬化タイプ |
| X-88-2005 | タイプA | 室温硬化 | 無溶剤（シリコーン分100%） | 主剤 | 高 | 高硬度、脱エタノール、防汚コーティング剤 | ・防汚性（撥水性、耐マジック汚染性）に優れる・一液速硬化タイプ（脱エタノール型） |
