信越シリコーン セレクションガイド

X-48-1407

樹脂基材向け一液室温硬化型高硬度オリゴマー

求める性能 撥水性密着性高硬度耐擦傷性
特徴・用途など 塗料主剤
  • 従来、接着が難しかったポリカーボネートをはじめとする、各種樹脂基材に良好な密着性を有する
  • 無溶剤、低粘度の湿気硬化型コーティング剤
  • 短時間で硬化し、高硬度の撥水塗膜が得られる
  • 低粘度のためスプレー塗工可能

製品情報

  • X-48-1407は、ポリカーボネートをはじめとする、各種樹脂基材に優れた密着性を有する一液室温硬化型メチル系シリコーンオリゴマーコーティング剤です。
  • 無溶剤、低粘度のため、スプレー塗工など、さまざまな方法で塗工することができます。
  • 空気中の水分（湿気）とシリル基が加水分解縮合反応を起こして架橋が進行します。
    硬化時のアウトガスとして、メタノールを発生します。
  • 常温×約1時間で乾燥、数時間で硬化し、耐擦傷性に優れた硬化塗膜を形成します。
外観無色～淡黄色透明液体
有効成分(%)100
粘度25℃1.3mm2/s
比重25℃0.98
標準硬化条件25℃×30～60min （タックフリー）
消防法危険物分類第四類第一石油類
荷姿100g(サンプルのみ)、1kg

（規格値ではありません）

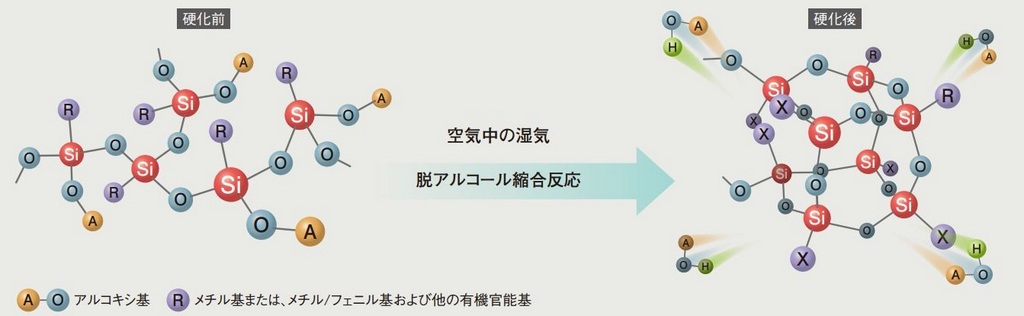

一般構造、架橋機構

ポリカーボネート基材の塗膜評価

項目 X-48-1407 KR-400 未塗工品
密着性(碁盤目試験)　初期 25/25 0/25 –
密着性(碁盤目試験)　煮沸2時間後 25/25 0/25 –
透明性(初期、Hz) 0.4 0.4 <0.1
透明性 : 耐擦傷試験後
(スチールウール200g ×11往復、Hz)		 1.7 1 18<
鉛筆硬度(750g) HB HB 2B

基材:タキロン製透明ポリカーボネート(PC1600)　塗工:バーコーターNo.14、常温乾燥4日後に測定

各種樹脂基材との密着性試験データ

基材 　X-48-1407 　KR-400
（一般グレード）
初期 煮沸後 初期 煮沸後
ポリカーボネート ◎ ◎ × ×
エポキシ ◎ 〇 △ ×
アクリル △ △ × ×
塩化ビニル ◎ △ × ×
ABS ◎ ◎ △ ×
ポリスチロール ◎ ◎ × ×
ナイロン 〇 × 〇 ×
ポリエステル × × × ×
ポリプロピレン × × × ×
ポリエチレン × × × ×

塗工：バーコーターNo.14、常温乾燥4日後に碁盤目試験実施
煮沸後：常温乾燥4日後に煮沸2時間に晒し、碁盤目試験実施
◎：剥離なし、〇：僅かに剥離、△：半分以上剥離、×：完全剥離

よくある質問

質問 答え
1.X-48-1407の特長は？ ポリカーボネートをはじめとする、各種樹脂基材に優れた密着性を有するシリコーンオリゴマーです。
2.使用方法は？ 基材に塗工し、空気中の水分（湿気）と反応して室温硬化させることにより、耐擦傷性に優れる硬化塗膜を形成します。
3.どれくらいの時間で硬化しますか？ 塗工環境にもよりますが、25℃/70%RH雰囲気下では約30分でタックのない塗膜を得ることができます。高温、高湿であるほど硬化速度は早まります。

製品に関するお問い合わせ

X-48-1407

お問い合わせフォーム

信越化学工業株式会社 シリコーン事業本部　営業第二部

03-6812-2407

関連資料

「シリコーンレジン＆オリゴマー」カタログ

関連製品リスト

製品名 タイプ 硬化方式 溶剤系 使用方法 被膜の硬度 通称 概要
KC-89S タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 高 低重合度メチル系オリゴマー ・低分子 ・T単位のみで構成 ・高硬度の被膜を形成 ・コーティング剤のバインダーとして実績多い
KR-515 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 中 中重合度メチル系オリゴマー ・KC-89Sより高分子化 ・T単位のみで構成 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり
KR-500 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 中 中重合度メチル系オリゴマー ・KC-89Sより高分子化 ・T単位のみで構成 ・メチル系ではスタンダード製品 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり
X-40-9225 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 低 高重合度メチル系オリゴマー ・KR-500より高分子化 ・T単位のみで構成 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり
X-40-9246 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 低 高重合度メチル系オリゴマー ・D単位を導入し可とう性付与 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり
X-40-9250 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 低 高重合度メチル系オリゴマー ・D単位を導入し可とう性付与 ・コーティング剤のバインダー、有機樹脂の改質剤として実績あり
X-88-1004 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 高 高密着、高硬度オリゴマー ・SUSやアクリルなどの難接着基材にも密着性良好 ・高硬度で耐擦傷性良好
X-88-1007 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 低 高密着、耐クラック性オリゴマー ・SUSやアクリルなどの難接着基材にも密着性良好 ・耐クラック性、はっ水性良好
KR-400N タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 高 高硬度メチル系オリゴマー ・高硬度な被膜を形成 ・KR-400から硬化触媒を除いた製品
X-48-1500 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 - 耐屈曲性オリゴマー ・高硬度と耐屈曲性の両立 ・速硬化
X-48-1501 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 高 高硬度、耐屈曲性、耐熱クラック性、耐衝撃性オリゴマー ・高硬度、耐屈曲性、耐熱クラック性、耐衝撃性を併せ持つ被膜を形成
X-48-1600 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 - エトキシ型、耐屈曲性オリゴマー ・高硬度と耐屈曲性の両立 ・エトキシ基の脱エタノール反応で硬化 ・環境対応型（脱メタノール反応では無いため）
KR-401N タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 中 耐屈曲性メチル/フェニル系オリゴマー ・可とう性のある被膜を形成 ・高光沢 ・KR-401Nから硬化触媒を除いた製品
KR-510 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 - 改質用メチル/フェニル系オリゴマー ・メチル/フェニル系のスタンダード製品 ・主に有機樹脂の耐熱性、耐候性改質目的で実績あり ・オリゴマー系コーティング剤に可とう性、耐クラック性の付与が可能
KR-213 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 - 改質用メチル/フェニル系オリゴマー ・改質用 ・可とう性、耐クラック性の付与が可能
X-40-9312 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤 高 高硬度、耐屈曲性オリゴマー ・高硬度でありながら、耐クラック性を有する ・光照射後の耐黄変性、耐クラック性に優れる
KR-400 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤 高 一液硬化型高硬度オリゴマー ・一液タイプ（硬化触媒含有タイプ）のスタンダード製品 ・高硬度な被膜を形成
X-48-1407 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤 高 樹脂基材向け一液室温硬化型高硬度オリゴマー ・ポリカーボネートをはじめとする、各種樹脂基材 に密着性を有する、無溶剤、低粘度、室温・速硬化タイプ
X-40-2327 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤 中 一液硬化型速硬化オリゴマー ・速硬化
KR-401 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤 中 一液硬化型耐屈曲性オリゴマー ・耐屈曲性に優れる ・高光沢
KR-4000G タイプA 室温硬化 有機溶剤 主剤 低 一液硬化型高光沢オリゴマー ・ツヤに優れる ・はっ水性、滑水性が良好 ・拭き上げ施工しても防汚性能を発揮する
X-40-2450 タイプA 硬化しない（改質用） 無溶剤（シリコーン分100%） 改質剤 - イオン液体変性オリゴマー ・樹脂への添加時に表面移行しやすい ・少量の添加で帯電防止性能を付与 ・離型性も併せ持つ
X-40-9300 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤   耐アルカリ性、速硬化型オリゴマー ・アルコキシ基の反応性が非常に高く速硬化 ・耐アルカリ性 ・耐水性
X-40-9301 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤,改質剤   耐アルカリ性オリゴマー ・耐アルカリ性 ・耐水性
KR-517 タイプAR 硬化しない 無溶剤（シリコーン分100%） 改質剤 - エポキシ基含有オリゴマー ・アルコキシ基はメトキシ基とエトキシ基 ・エポキシ当量 830g/mol
X-24-9590 タイプAR 硬化しない 無溶剤（シリコーン分100%） 改質剤 - エポキシ基含有オリゴマー ・アルコキシ基はメトキシ基 ・エポキシ当量 590g/mol
KR-516 タイプAR 硬化しない 無溶剤（シリコーン分100%） 改質剤 - エポキシ基含有オリゴマー ・アルコキシ基はメトキシ基 ・有機置換基はエポキシ基以外にメチル基を併せ持つ ・エポキシ当量 280g/mol
KR-518 タイプAR 硬化しない 無溶剤（シリコーン分100%） 改質剤 - メルカプト基含有オリゴマー ・アルコキシ基はメトキシ基とエトキシ基 ・メルカプト当量 800g/mol
KR-519 タイプAR 硬化しない 無溶剤（シリコーン分100%） 改質剤 - メルカプト基含有オリゴマー ・アルコキシ基はメトキシ基 ・有機置換基はメルカプト基以外にメチル基を併せ持つ ・メルカプト当量 450g/mol
KR-513 タイプAR 硬化しない 無溶剤（シリコーン分100%） 改質剤 - アクリル基含有オリゴマー ・アルコキシ基はメトキシ基 ・アクリル当量 210g/mol
X-40-9296 タイプAR 硬化しない 無溶剤（シリコーン分100%） 改質剤 - メタクリル基含有オリゴマー ・アルコキシ基はメトキシ基 ・メタクリル当量 230g/mol
KR-511 タイプAR 硬化しない 無溶剤（シリコーン分100%） 改質剤 - ビニル基含有オリゴマー ・アルコキシ基はメトキシ基 ・ビニル当量 530g/mol
KR-470 タイプR 熱硬化,UV硬化 無溶剤（シリコーン分100%） 主剤,改質剤 高 脂環式エポキシ基含有環状シロキサン4官能オリゴマー ・比較的低分子でエポキシ樹脂との相溶性に優れる ・環状シロキサン骨格を持ち硬化時の収縮が少ない
X-40-2678 タイプR 熱硬化,UV硬化 無溶剤（シリコーン分100%） 主剤,改質剤 中 脂環式エポキシ基含有環状シロキサン2官能オリゴマー ・比較的低分子でエポキシ樹脂との相溶性に優れる ・環状シロキサン骨格を持ち硬化時の収縮が少ない ・2官能のため耐クラック性良好
X-40-2669 タイプR 熱硬化,UV硬化 無溶剤（シリコーン分100%） 主剤,改質剤 - 脂環式エポキシ基含有直鎖シロキサン2官能オリゴマー ・比較的低分子でエポキシ樹脂との相溶性に優れる ・直鎖状シロキサン骨格を持ちレベリング剤、濡れ性が良好 ・低粘度で反応性希釈剤としても有効
X-40-2728 タイプR 熱硬化,UV硬化 無溶剤（シリコーン分100%） 主剤,改質剤 中 グリシジル基含有環状シロキサン2官能オリゴマー ・比較的低分子でエポキシ樹脂との相溶性に優れる・環状シロキサン骨格を持ち硬化時の収縮が少ない・２官能のため耐クラック性良好
X-40-2761 タイプR UV硬化 無溶剤（シリコーン分100%） 主剤,改質剤 - アクリル基含有耐屈曲性オリゴマー ・耐クラック性の付与 ・アクリレートおよび各種光開始剤との相溶性に優れる
KR-2710 タイプR 硬化しない 無溶剤 改質剤 - ポリカーボネート難燃剤 ・ポリカーボネート難燃剤 ・透明性良好
X-48-1800 - 硬化しない 無溶剤 改質剤 - コールドブレンド改質用シリコーン ・シラン変性アクリル樹脂向けコールドブレンド改質剤 ・耐候性、耐熱性、耐マジック汚染性、耐酸・耐アルカリ性向上 ・推奨添加量＝樹脂固形分100に対し10～50部
X-48-1801 - 硬化しない 無溶剤 改質剤 - コールドブレンド改質用シリコーン ・イソシアネート硬化系樹脂向けコールドブレンド改質剤 ・耐候性、耐マジック汚染性向上 ・推奨添加量＝硬化剤に対して3%～20%（NCO当量換算）
X-48-5030 タイプR UV硬化 無溶剤（シリコーン分100%） 主剤 高 無溶剤UV硬化型ハードコート剤 ・低粘度、耐擦傷性、低反り性に優れる
X-48-5031 タイプR UV硬化 無溶剤（シリコーン分100%） 主剤 高 無溶剤UV硬化型ハードコート剤 ・耐候性、低粘度、耐擦傷性、低反り性に優れる
X-88-2003A タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤 高 高硬度、耐クラック、防汚コーティング剤 ・高硬度と耐クラック性を両立・防汚性（はっ水性、滑水性、耐マジック汚染性）に優れる・一液速硬化タイプ
X-88-2005 タイプA 室温硬化 無溶剤（シリコーン分100%） 主剤 高 高硬度、脱エタノール、防汚コーティング剤 ・防汚性（撥水性、耐マジック汚染性）に優れる・一液速硬化タイプ（脱エタノール型）
